6 Simulation
Vérification du modèle
MECA3D vous permet d'éditer le graphe de liaisons de votre modèle volumique.
Dans la branche 'Analyse / Graphe de structure', éditer le graphe de liaisons. De l'aide est disponible en cliquant ici.
Comparer votre graphe de liaisons établi lors de l'étude préparatoire avec la proposition de MECA3D .
Vérification de l'isostatisme

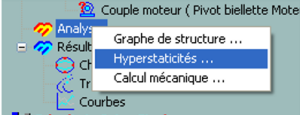

Afin de simuler ce modèle, il faut que celui-ci soit isostatique. MECA3D nous permet de le savoir, via la fonction 'Hyperstaticités' dans la branche 'Analyse' » .
À partir de la méthode proposée (suivre ce lien), noter, si votre modèle n'est pas isostatique, la (ou les) modification(s) à apporter sur la (ou les) liaison(s).

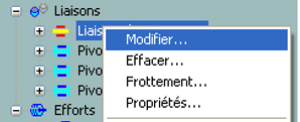

Modifier, comme proposé par l'analyse précédente la (ou les) liaison(s) parmi toutes les liaisons disponibles afin de rendre votre modèle isostatique
Lancement de la simulation
Nous allons maintenant simuler le modèle. Son accès est le suivant : dans la branche 'Analyse / Calcul mécanique ...'.
Paramétrer le calcul sachant que :
l'étude sera 'cinématique et statique' ;
la vitesse de rotation du motoréducteur sera uniforme et égale à 5 tr·min-1 ;
le nombre minimum de positions est fixé à 30 (ce sont les nombres de points de calculs durant la simulation) ;
la durée du mouvement est donnée à 12 s soit un cycle d'agitation.
De l'aide est disponible en cliquant ici.
Relever dans cette activité les points essentiels qui ont permis de créer une simulation mécanique au moyen du logiciel MECA3D : ceux-ci devront figurer clairement dans votre compte-rendu d'activité.
