5 Construction du modèle sous Méca 3D.
Le modèle volumique d'assemblage est prêt à être exploiter et interpréter sous MECA3D (logiciel intégré de simulation mécanique).
La fonction 'Construction automatique' accessible par clic-droit sur la branche 'Mécanismes' est possible : il faudra pourtant veiller à ce que la proposition de modélisation générée par MECA3D soit conforme à vos attentes.
Dans le cas contraire, suivez la procédure des étapes a. et b., sinon passez directement à l'étape c.
Étape A : Ajout des pièces
Déclarer toutes les 'pièces' = classes d’équivalence cinématique sous MECA3D en cliquant ici pour de l'aide.
Veillez à déclarer la pièce ou classe d'équivalences 'bâti' en premier !
Étape B : ajout des liaisons
À partir de votre graphe de liaisons, déclarer toutes les 'liaisons' sous MECA3D entre les classes d'équivalence.
Cliquer ici pour de l'aide
Conseil : il peut être utile de renommer chaque liaison créée avec un nom significatif.
Étape C : ajout des efforts connus
Nous allons modéliser une poche de sang de 420 g. Cependant, modéliser un liquide en mouvement (mouvement du à l'agitation) étant très complexe, nous allons formuler l'hypothèse comme quoi la force est générée ponctuellement dans le pire des cas, ainsi toute la masse est supposée être concentrée à une extrémité du plateau.
Q4 : Calculer la force (poids) générée par une masse de 420 g (grammes).

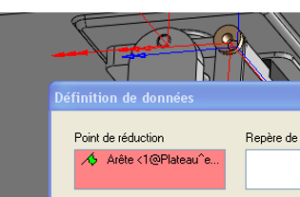

Dans la branche 'Efforts', ajouter une force constante dans une direction fixe appliquée sur le plateau en tenant compte de l'hypothèse formulée ci-dessus.
Cliquer ici pour obtenir de l'aide.
Étape D : ajout des efforts inconnus
Dans la branche 'Efforts', ajouter un effort type 'moteur inconnu' (couple) sur la liaison qui permettra de mesurer l'effort en sortie du moto-réducteur.
Synthèse du travail effectué
Q5 : Relever dans cette activité les points essentiels qui ont permis de paramétrer le logiciel Méca3D
