7 Exploitation des résultats
Étude du moteur
Les résultats sont disponibles au niveau des onglets de l'arborescence du mécanisme. Il faut rechercher dans la liaison (ou la pièce) concernée, l'information qui nous intéresse.
Q7 : Rechercher les résultats correspondants à l'évolution du couple fourni par le motoréducteur sur un cycle d'agitation. Relever la valeur maximale obtenue.
On fournit les spécifications techniques du motoréducteur implanté sur l'HemoMixer :

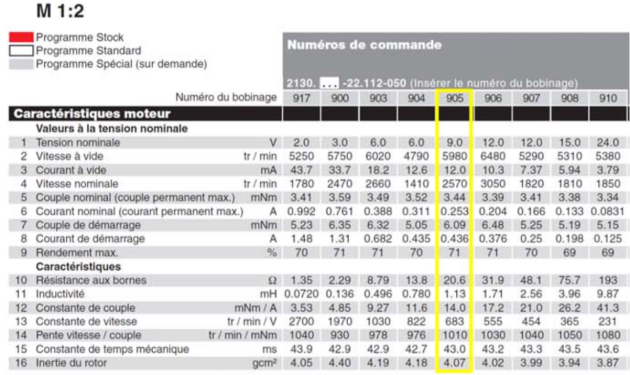

partie moteur à courant continu : imagehmx_mcc_specif.png[1]

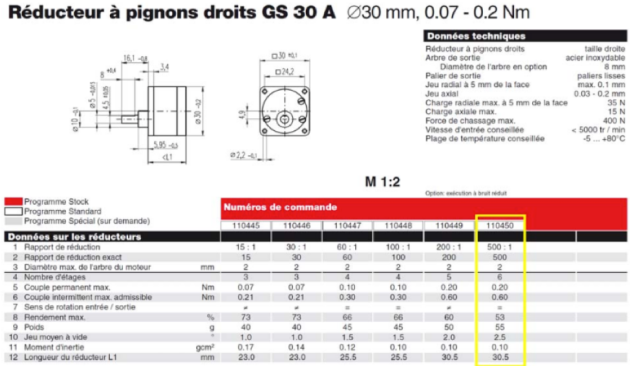

partie réducteur de vitesse : image_hmx_reduc_specif.png[2]
Q8 :Justifier la validité du choix d'un moteur réf. 2130.905-22.112-050 associé à un réducteur de vitesse réf. 110450.
Étude de l'autonomie
Le moteur choisi (réf. 2130.905-22.112-050) est un modèle à courant continu.

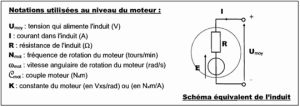

On formule l'hypothèse suivante : le moteur fonctionne en régime établi.
Q9 : Déterminer la tension d'alimentation du moteur nécessaire pour assurer une fréquence de rotation en sortie du réducteur de 5 tr·min-1.
On envisage d'équiper l'HemoMixer d'une batterie de secours en cas de rupture d'alimentation énergétique extérieures sur une durée maximale de 3 heures et ce, afin de conserver le mouvement d'agitation de la poche de sang.
Q10 : À partir des résultats précédents :
en déduire la tension minimale de la batterie de secours ;
déterminer la capacité de la batterie de secours majorée de 20% : cette valeur tient compte des consommations électriques autres que celle du moteur et de la limite de décharge de la batterie.
