9 Lancer une étude

Les types d'étude

Meca3D permet de réaliser des études statiques, cinématique et dynamiques.

Méthode

Clic droit sur Analyse

Puis Calcul mécanique

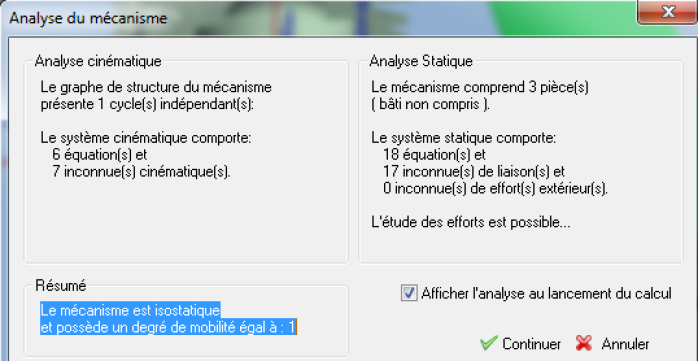

Meca3D indique alors :

  • le degré d'hyperstatisme

  • le degré de mobilité : nombre de paramètre à définir pour déterminer la position du système.

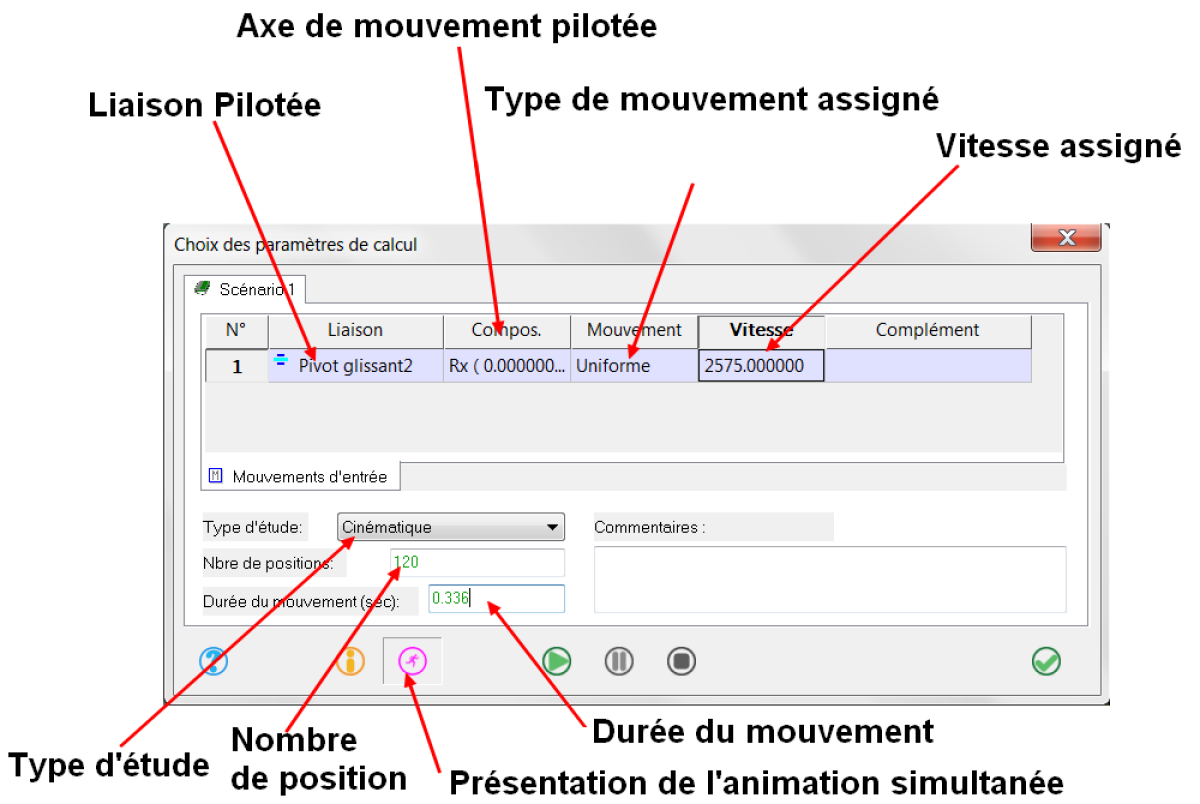

Il est alors nécessaire de définir :

  • la liaison pilotée

  • le type d'étude

  • le nombre de positions calculées

  • la durée du mouvement

Remarque : pour une étude cinématique dans une chaîne cinématique fermée, il peut y avoir plusieurs degrés de mobilité inutiles. Il est alors nécessaires de les bloquer.

Puis lancer le calcul (bouton "Play"). Le logiciel effectue alors les calculs sans montrer les résultats, ni les mouvements.
