Commande avec un transistor de puissance

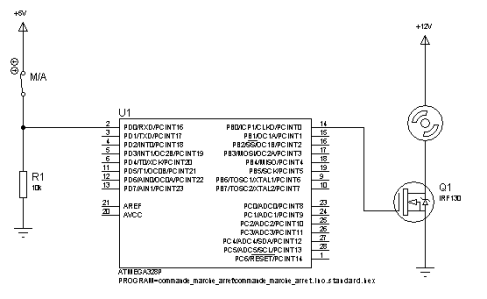

Ouvrir le fichier Protéus "interface mosfet"
1-Placer des voltmètres afin de mesurer : la tension sur PB0 et le courant de sortie de cette broche, Vmoteur et Imoteur lorsque celui-ci tourne.
2-Lancer la simulation et compléter le tableau sur la feuille réponse.
3-Noter les valeurs de Imoteur et Vmoteur.
4-Quelle grandeur électrique est vraiment différente par rapport à la commande avec un relais ?
5-Faire une recherche rapide sur internet pour comparer la solution avec un relais et celle avec un transistor de puissance, en terme de fiabilité, de vitesse de commutation et d'encombrement. Demander au professeur d'observer des composants réels si possible.
Commande avec un transistor de puissance :
6-Les solutions étudiées jusque là permettent-elles de faire tourner le moteur dans les deux sens ?
