ÉLABORATION DES SIGNAUX DE COMMANDES D'UN MOTEUR et INTERFACAGE

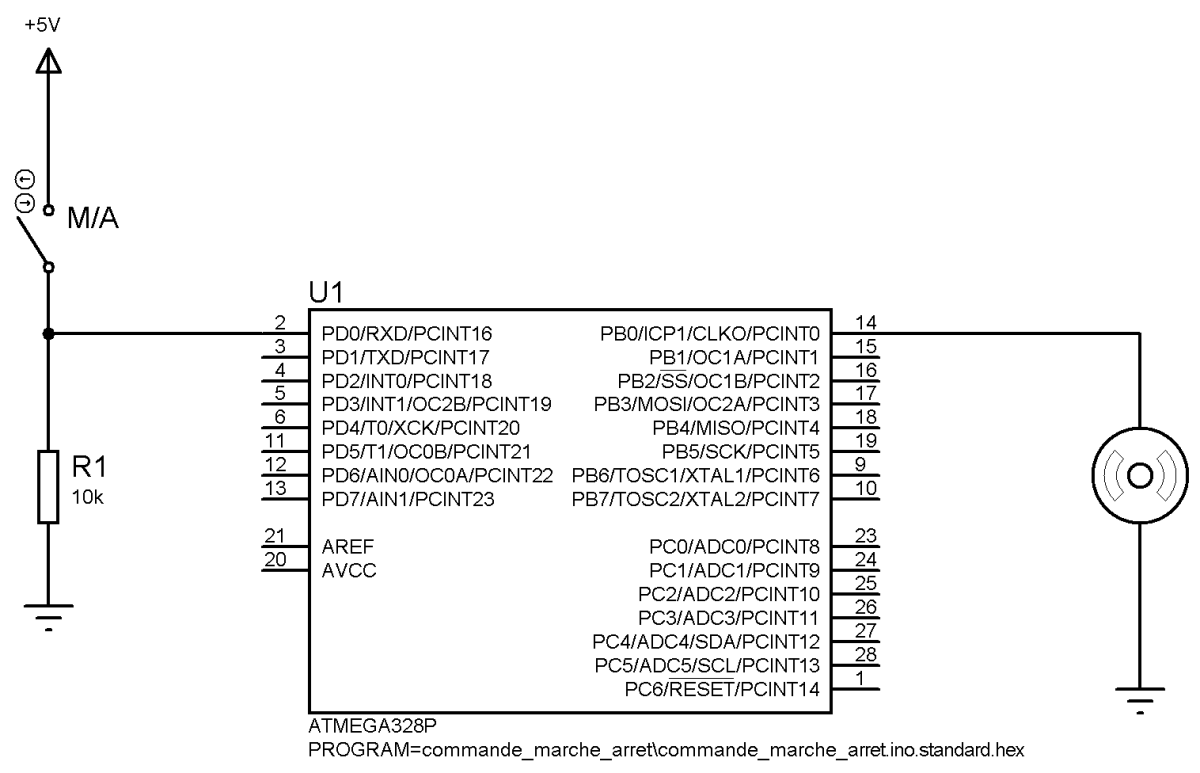

Ouvrir le fichier Protéus "commande directe".

1-Placer un voltmètre et un ampèremètre pour mesurer Vmoteur et Imoteur lorsque celui-ci tourne, lancer la simulation.

2-Compléter le tableau sur la feuille réponse.

3-Noter les valeurs de Imoteur et Vmoteur.

4-Comparer le courant mesuré au courant maximum que doit délivrer une sortie de l'atmega 328P donné dans l'extrait de documentation sur le document réponse.

5-Ce montage peut-il être utilisé en condition réelle avec un moteur dont la tension nominale serait de 12V ? Pourquoi ?

6-Conclure sur la possibilité d'utiliser ce montage et la nécessité d'adapter le courant et la tension moteur.
