Connexion pair à pair
L'objectif de cet exercice est de relier en réseau deux machines.
Créer un nouveau projet Filius et l'enregistrer dans un dossier pertinent de son espace de travail habituel.
Méthode : Installation matériel

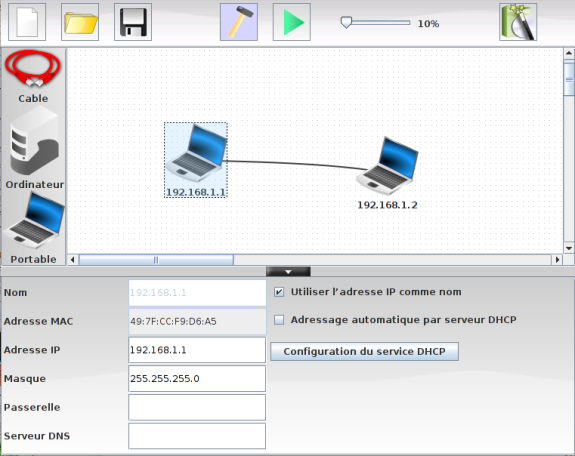

Passer en mode conception et créer un réseau de deux machines hôtes, de type portable, reliées par un câble.
Sélectionner un portable et le faire glisser dans la zone de travail.
Cliquer gauche sur le câble puis sur le premier portable et ensuite sur le deuxième, cliquer droit pour sortir du mode connexion.
Méthode : Configuration logicielle
Faire un double clic gauche sur une machine et lui attribuer l'adresse IP 192.168.1.11 comme ci-dessous, pour faciliter la lecture, choisir l'option Utiliser l'adresse IP comme nom.
Attribuer de même l'adresse IP 192.168.1.12 à l'autre machine.
Simulation : Simulation du réseau

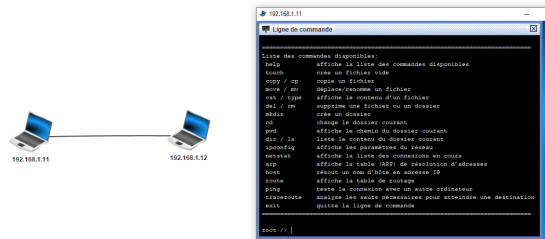

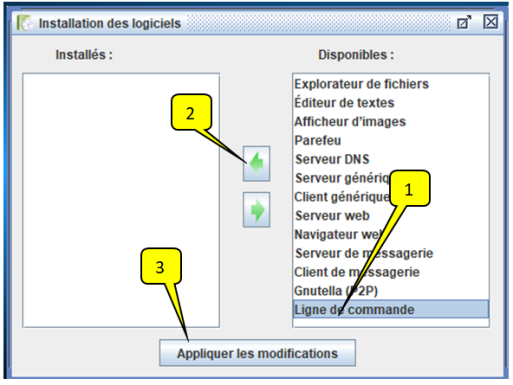

Passer en mode simulation, faire un clic gauche sur la machine 192.168.1.11, sélectionner, installer l'application ligne de commandes .
Déplacer la fenêtre de commande pour visualiser le schéma lors de la simulation.
Le câble devrait se colorer en vert si la connexion est correcte et les quatre paquets de données envoyés par ping devraient recevoir un écho pong retourné par 192.168.1.12 .
Rappel :
Compléter le document réponses [doc] en indiquant l'adresse IP de chaque machine ainsi que les informations recueillies lors du test ping.
