Interconnexion de réseaux avec un routeur
On souhaite désormais interconnecter deux réseaux locaux. Il est donc nécessaire d'utiliser un routeur.
Il permet l'acheminement optimal des paquets entre différents réseaux, il dispose en général au moins de 2 adresses IP, une pour le réseau local LAN et une autre pour sa connexion au deuxième réseau (LAN ou WAN).
Méthode : Installation matériel

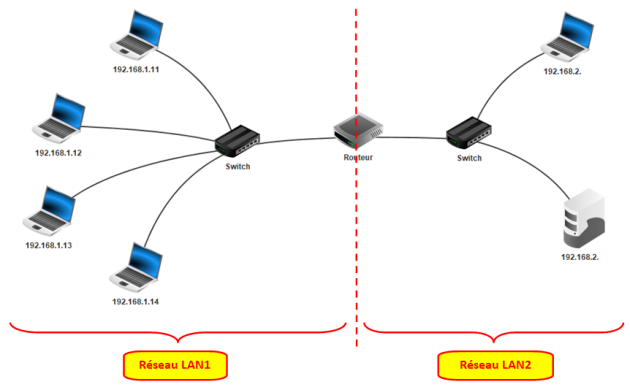

Modifier le projet précédent et l'enregistrer dans le même dossier que précédemment . Le projet précédent représente le réseau local 1 ( LAN1 ), le deuxième réseau local 2 ( LAN2 ) sera composé de deux machines ( un PC fixe et un portable ).
Méthode : Configuration logicielle
Configurer les adresses IP du nouveau réseau local 2 .
Dans un souci de faciliter la "lecture " du réseau, les adresses IP seront de la forme 192.168.2.X, le 2 représente ainsi le réseau LAN 2. Attention, il s'agit là d'une préconisation et non d'une obligation.
Indiquer l'adresse réseau de LAN1 et LAN2. ainsi que le nombre de machines que l'on peut installer sur chaque réseau. Compléter le document réponses.
Méthode : Simulation du réseau partie 1
Passer en mode simulation et réduire la vitesse de simulation au minimum.
Lancer l'application ligne de commandes sur la machine 192.168.1.11 ( déplacer la fenêtre pour observer l'ensemble du schéma ) puis exécuter la commande ping[1] pour tester la connexion vers une autre machine du réseau LAN1 en observant la circulation des informations ( "traits verts").
Indiquer vos remarques sur le document réponses.
Méthode : Simulation du réseau partie 2
Méthode : Configuration du routeur
Lors de l'installation du routeur, il a été nécessaire de choisir le nombre d'interfaces, 2 dans notre cas. Cela signifie que le routeur possède deux adresses IP différentes, une devant appartenir au réseau local 1 et la deuxième au réseau local 2.
Configurer les adresses IP du routeur.
Faites un test de connexion entre LAN1 et LAN2. Quel constat faites vous ?.

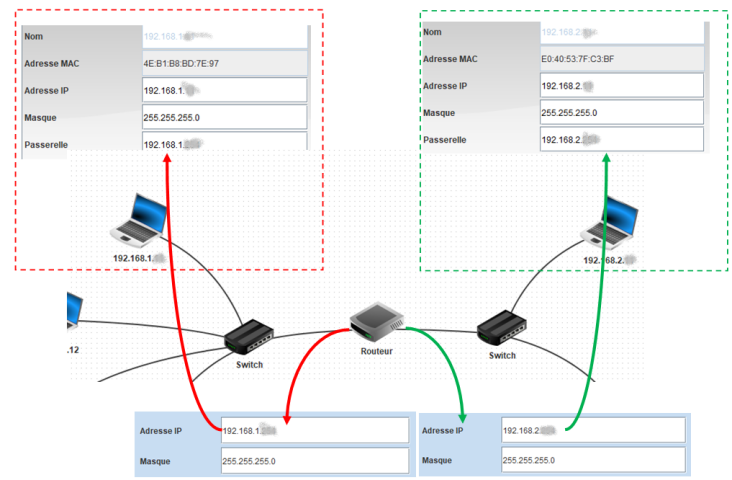

Méthode : Configuration de la passerelle
La passerelle c'est " la porte de sortie " d'un réseau local, dans notre cas c'est le routeur qui a cette fonction. Il est donc nécessaire d'indiquer à chaque machine " la porte de sortie " en indiquant comme Passerelle l'adresse IP du routeur appartenant au même réseau local.
Configurer sur toutes machines l'adresse de la passerelle adéquate.
Tester la communication entre les deux réseaux avec une commande ping.
