Le routage
Le routage est le mécanisme par lequel des chemins sont sélectionnés dans un réseau pour acheminer les données d'un expéditeur jusqu'à un ou plusieurs destinataires.
Télécharger le fichier ci-dessous puis l'ouvrir avec FILIUS.
Méthode : Routage version 1
Récupérer les adresses IP des machines M 14 et M 9 et compléter le document réponses.
En mode simulation, vitesse minimum, effectuer un ping de la machine M14 vers M9 pour vérifier la connexion.
En utilisant l'application ligne de commande de la machine M14 effectuer un Traceroute de la machine M14 vers M9. Surligner sur le document réponses le chemin parcouru pour aller de M14 vers M9.
Traceroute est un programme utilitaire qui permet de suivre les chemins qu'un paquet de données (paquet IP) va prendre pour aller de la machine locale à une autre machine connectée au réseau IP. Il a été conçu au sein du Laboratoire national Lawrence-Berkeley.
Méthode : Routage version 2
Supprimer le câble réseau (clic droit sur le câble) qui relie le routeur F au routeur E pour simuler une panne et refaire un traceroute de M14 et M9. Surligner sur le document réponses le chemin parcouru pour aller de M14 vers M9.
Complément : La configuration des routeurs

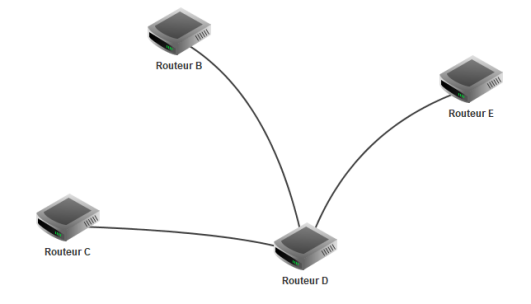

Observer la configuration des adresses IP des routeurs C, D, E (clic gauche), puis sélectionner les différents ports permettant de colorer la connexion en vert. Compléter le document réponses . Conclure.
