Interconnexion de plusieurs machines

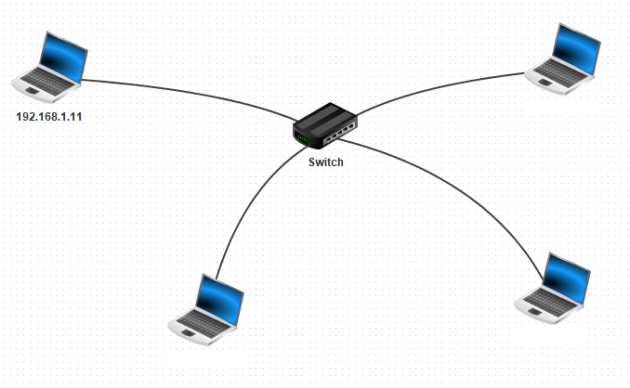

On souhaite désormais étendre notre réseau à 4 machines. Il est donc nécessaire d'utiliser un switch.
Le switch possède plusieurs ports Ethernet RJ45 auxquels sont reliés les machines du réseau local. Il établit une table de correspondances entre adresse physique MAC et ports Ethernet . Lorsqu'il reçoit un paquet, il lit l'adresse MAC du destinataire et transmet le paquet sur le port correspondant.
Méthode : Installation matériel
Modifier le projet précédent et l'enregistrer dans le même dossier que précédemment, ( un clic droit sur un élément permet de l'effacer ) .
Méthode : Configuration logicielle
Configurer les adresses IP des nouveaux éléments de l'installation et compléter le document réponses .
Méthode : Simulation du réseau
Passer en mode simulation et réduire la vitesse de simulation au minimum.

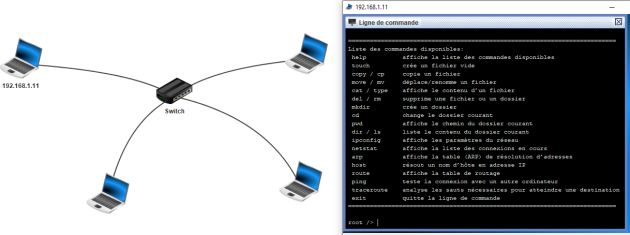

Lancer l'application ligne de commandes sur la machine 192.168.1.11 ( déplacer la fenêtre pour observer l'ensemble du schéma ) puis exécuter la commande ping[1] pour tester la connexion vers une autre machine en observant la circulation des informations ( "traits verts"). Refaire la même commande ping vers la même machine en observant la circulation des informations.
Indiquer vos remarques sur le document réponses.
Effectuer un ping vers l'ensemble des autres machines pour vérifier l'ensemble du réseau.

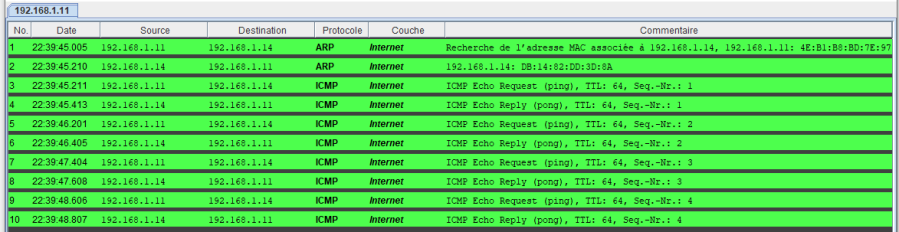

Clic droit sur la machine 192.168.1.11 puis sélectionner Afficher les échanges de données, observer ces échanges et indiquer sur le document réponses, le rôle du protocole ARP.
