150 Transfert du programme

Etape 1 : paramétrage d'O.C.N

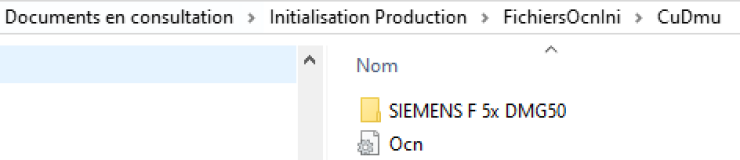

Avant de démarrer OC.CN, copier le fichier Ocn .ini depuis le dossier suivant qui correspond à votre machine.

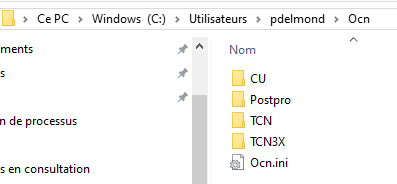

Coller / Remplacer dans le dossier C :\Utilisateurs (ou users)\ VotreNom\Ocn

Etpae 2 : Création du fichier ISO (formatWxx pour la machine)

Démarrer Ocn.

Ouvrir le fichier Apt issu de 3DEpérience.

Cliquer sur

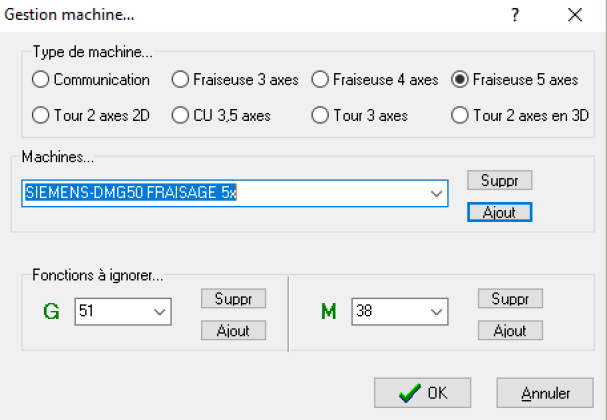

Choisir la machine

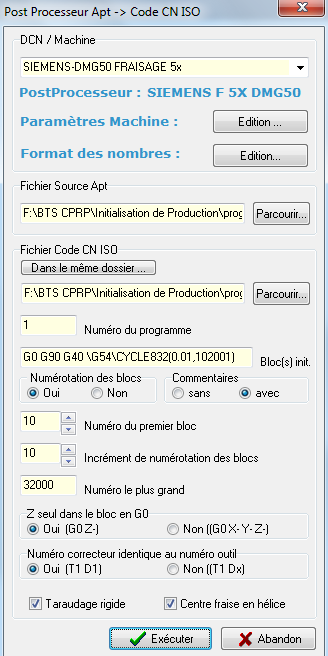

Cliquer sur P.P

Paramétrer :

  • le type de machine : SIEMLENS DMG 50 Fraisage 5X

  • Bloc Init : vérifier la présence de CYCLE 832

  • commentaires : SANS

puis exécuter pour créer le fichier au fomrat .W pour la machine.

Enregistrer ce fichier.

Puis :

  • Supprimer la première ligne.

  • Dans les appels d'outils, mettre entre les guillemets les noms des outils de la machine.

  • Les outils ont tous le correcteur D1, c'est normal.

  • Le correcteur D0 signifie pas de jauge, il est utilisé pour la remontée au point de changement d'outil.

  • NE PAS enregistrer le programme directement dans la mémoire de la machine.

  • Enregistrer le programme avec un nom comportant moins de 8 caractères.

  • Lors de l'enregistrement, garder l'extension .MPF

  • Vérifier l'activation des numéros de ligne

Etape 3 : Transfert du programme vers la machine

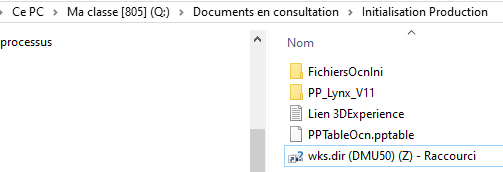

Aller dans l'espace de votre classe, Initilisation de production :

Copier le raccourci wks.dir qui permet d'accéder à la machine.

Coller le raccourci sur le bureau.

Ouvrir le dossier résaeau de la machine.

Login : auduser

Mdp : dmu

Coller le fichier programme dans le dossier de la machine.

Etape 4 : chargement du programme dans la mémoire de la machine

L'ensemble des commandes liées aux programme sont accessibles par la touche :

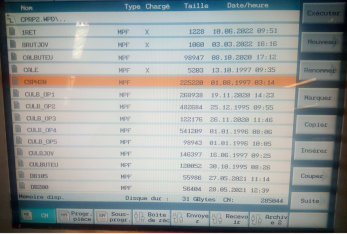

Se placer sur la ligne du programme, puis à droite de l'écran appuyer sur Charger en mode manuel

Si manque de place mémoire : décharger en manuel (de la mémoire vive machine).

Si le programme est chargé, il n'est pas visible depuis le P.C
