0108 Entrer les jauges
Aller sur la page outil

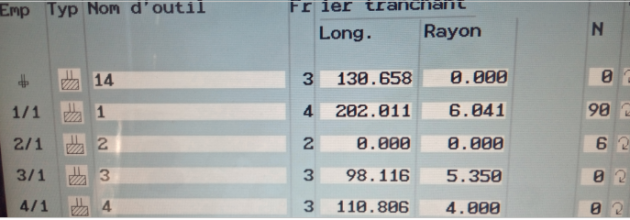

Aller dans Outils pour afficher la tableau des outils
Le symbole suivant signifie que l’outil est en boche.
Vérifier les dimensions prises en compte
Entrer un outil sur un emplacement vide
Aller sur l’emplacement de l’outil pour lequel il faut rentrer la jauge.
Si l'emplacement est vide 'existe pas :sélectionner Nouvel outil
Si l'emplacement est pris, renommer l'outil avec le nom donné dans le programme.
Sélectionner le type d’outil avec la bandeau latéral ou la touche Select.
Entrer les jauges outils. Attention la jauge en z sera rentrée ou égale à 0 suivant le programme généré (contour ou centre outil – cas le plus fréquent).
Valider avec INPUT
Entrer un outil sur un emplacement occupé
Renommer l'outil sur la ligne.
Sélectionner le type d'outil.
Entrer la jauge.
