1207 Démontage - remontage de mors
Démontage et réglage
Travailler sur le montage des mors après avoir fais les jauges outils. Cela permet d'éviter une éventuelle collision du bras avec la pièce.
Verrouiller la mandrin :
En mode Manu, ppuyer sur la touche de verrouillage puis fermer la porte pour l'activer.
Pour déverrouiller :
Réglage (si nécessaire) :

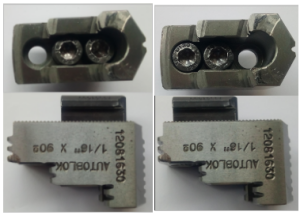

Changer les vis de trous de passage pour décaler l’écrou en T.
NE PAS CHANGER DE MODÈLE DE VIS
Φ Mandrin =175 mm donc R # 87,5 mm.
Si Hauteur mors =67 mm
Donc profondeur mors / mandrin = 87,5 – 67- Rpièce- 3 (serrage).

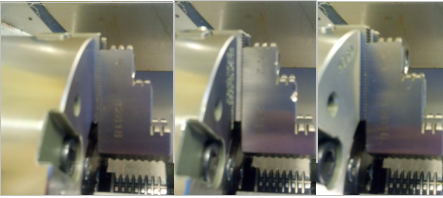

Le pas des dents des mors est de 1,5mm. Donc on peut décaler la sortie des lors de 1,5.
Après montage, les 3mors doivent avoir le même décalage par rapport à l’axe pour avoir un serrage bien concentrique

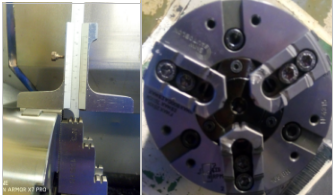

Le contrôle du faux rond peut se faire en comptant les dents, au réglet ou à la jauge de profondeur.
Après serrage de la pièce, on peut faire tourner le mandrin à faible vitesse pour détecter un éventuel balourd (Voir plus loin).
Contrôle du faux rond
Vérifier que le mandrin soit serré.
Passer en mode IMD puis page programme
Taper M3 M34 P11 S500
Appuyer EOB
Appuyer Input
Lancer le cycle
