S’assurer que la rotation de la tourelle ne va pas engendrer de collision avec la poupée notamment.

Appeler l’outil à mesurer par les touches +/-

(Bras rentré et porte fermée)

S’assurer que la sortie du bras ne va pas engendrer de collision avec la poupée notamment.

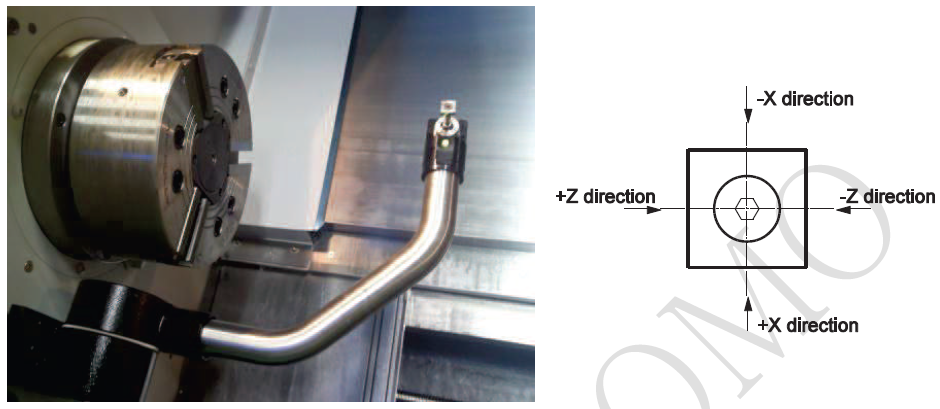

Appuyer sur la touche du bras de palpage

Le bras sort de son logement.

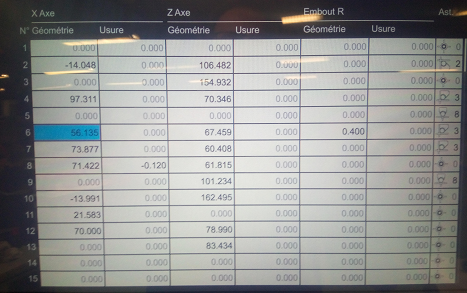

La page des jauges apparaît automatiquement.

Les jauges sont faîtes au rayon.

Les jauges dynamiques sont modifiées au diamètre.

Amener l’arête de l'outil à environ 5 mm de la face du palpeur et en milieu de face du carré de référence.

La manipulation peut se faire Portes Ouvertes.

Passer en mode déplacements continu.

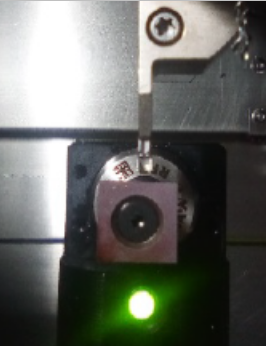

Appuyer sur la touche X-

(L’outil va doucement aller au contact du palpeur)

Déplacer en mode manivelle l’outil sur le côté du palpeur (Axe Z)

7) Passer en mode déplacement continu

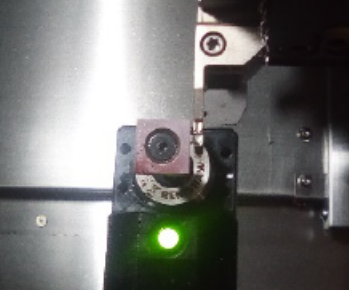

8) Appuyer sur la touche Z- (impulsion)

(L’outil va doucement aller au contact du palpeur)

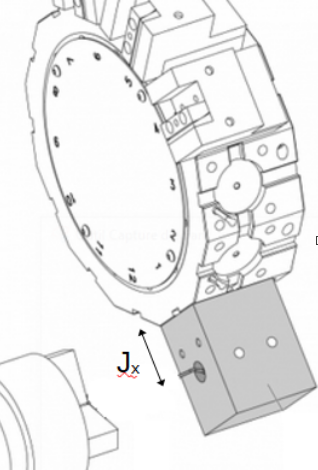

Sur les emplacements 1,2 3, 9 et 10 :

X = 0 (décalage de 65 mm déjà pris en compte dans la machine)

Sur les portes outils double, les extérieurs sont distants de 35 mm par rapport aux portes outils simples soit 70 mm sur le rayon.

Donc X = 70
