Exploitation des résultats
Le logiciel permet de visualiser plusieurs types de résultats :

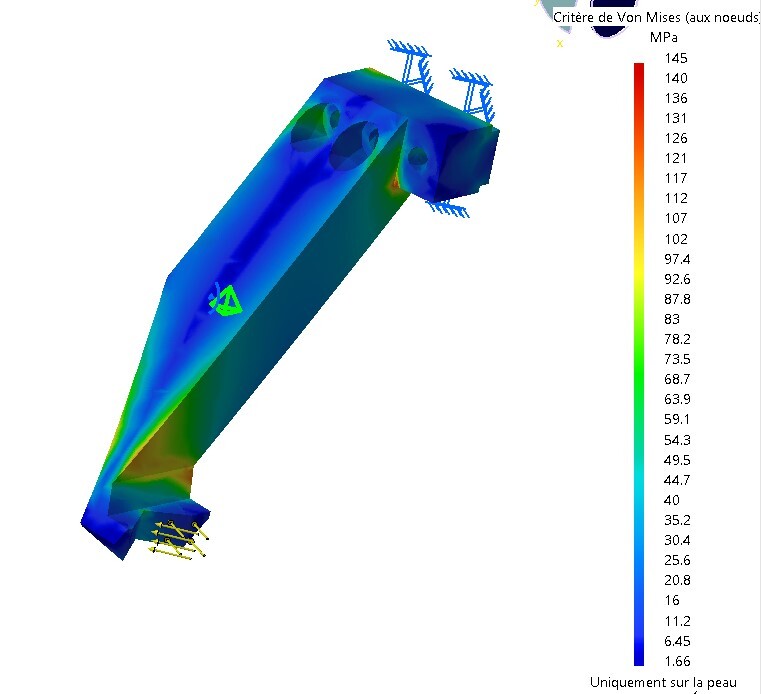

La contrainte qui s'exerce dans la pièce sous l'effet du chargement imposé.
La déformation de la pièce

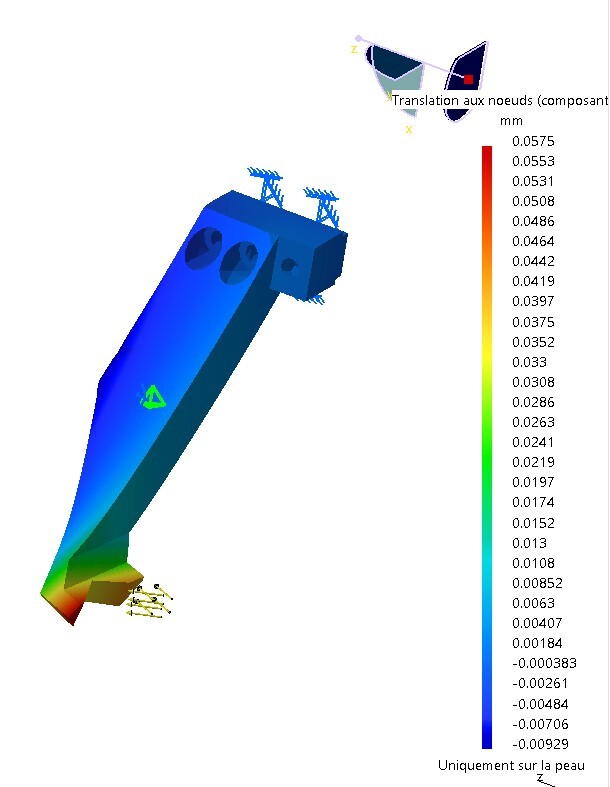

Le déplacement de la pièce

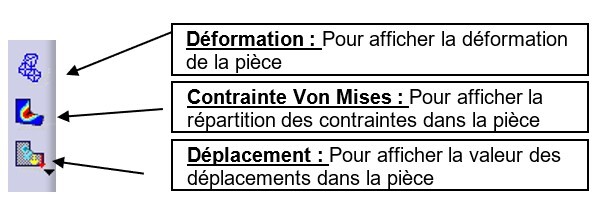

Cliquer sur l'icône adéquat pour faire afficher les résultats de la simulation.

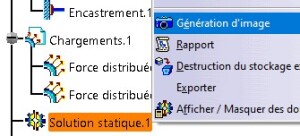

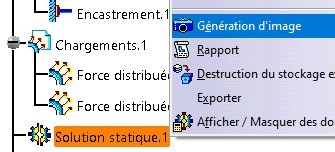

ou faire un clic droit sur Solution statique et Cliquer sur Génération d'image dans l'arbre de création.
Méthode : Affichage de la contrainte
Afficher la pièce en utilisant le rendu réaliste avec textures.
Faire un clic droit Critère de Von Mises et éditer la définition.

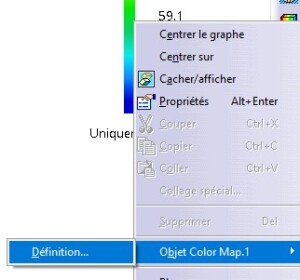

Faire un clic droit sur la palette en couleur, puis sur Définition de Objet Color Map1.
Augmenter le nombre de couleurs.
Cliquer sur ... , puis cocher lisser.
Méthode : Affichage du déplacement

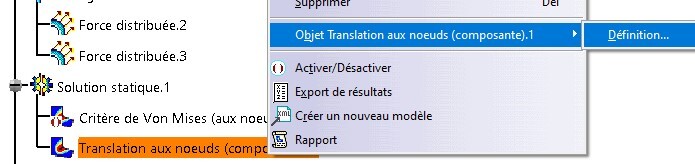

Faire un clic droit sur Translation aux nœuds, puis cliquer sur définition.
Cliquer sur Iso moyenne.
