Définition des surfaces de contact
Dans cette étape, on identifie les surfaces participant aux liaisons avec les pièces voisines ainsi que les degrés de liberté correspondants.
Méthode :

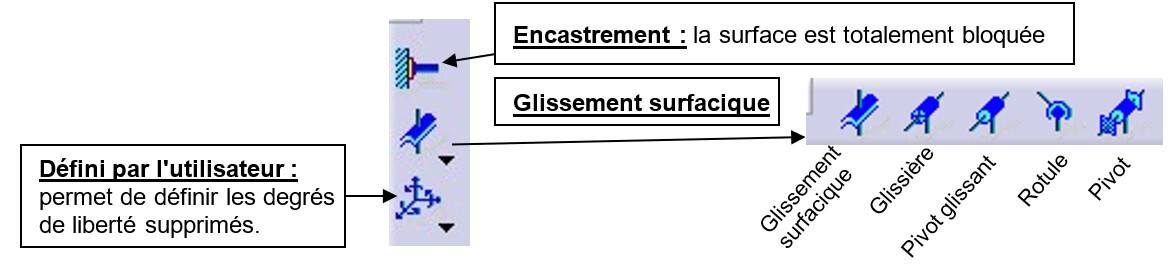

La barre d'outils "fixations" permet de définir les degrés de liberté de la pièce ou les liaisons avec les pièces voisines.
Dans notre exemple, les surfaces Sp1 et Sp2 seront fixées.

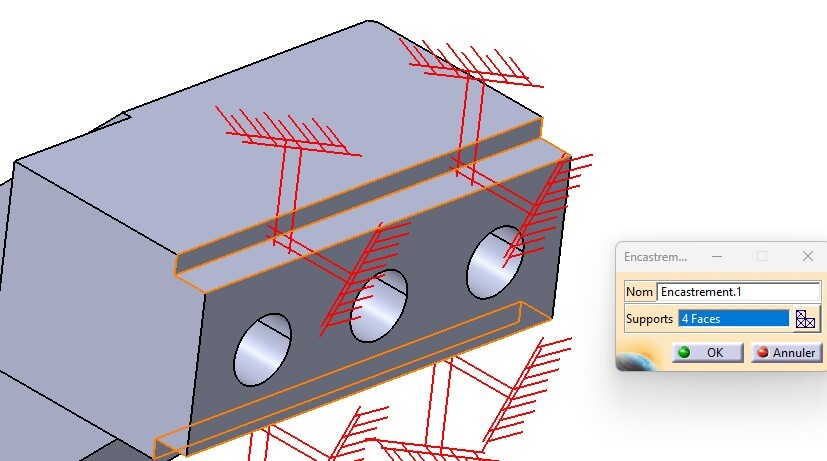

Cliquer sur "encastrement" et sélectionner les surfaces puis cliquer sur OK.
Cette définition des fixations doit se faire en respectant les dimensions des surfaces en contact entre pièces voisines afin que le modèle d'étude soit le plus réaliste possible.
Il est parfois nécessaire de créer sur la pièce ces petites surfaces par ajout ou enlèvement de matière pour définir au mieux les zones fixées.
