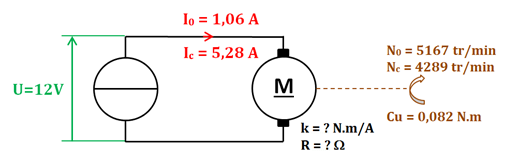

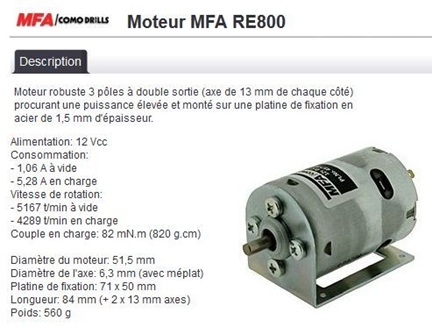

Exercice 5 : Moteur à courant continu MFA RE800
Attention, votre navigateur ne supporte pas le javascript ou celui-ci a été désactivé. Certaines fonctionnalités dynamiques de ce module sont restreintes.
Exercice
k = Cu / (Ic – Io) = 0.082 / (5.28 – 1.06) = 0.0194 N.m/A
Exercice
ωc = π x Nc / 30 = 3.14 x 4289 / 30 = 449 rad/s
Exercice
E = k x ωc = 0.0194 x 449 = 8.71 V
Exercice
R = (U - E) / Ic = (12 – 8.71) / 5.28 = 0.62 Ω
Exercice
Pa = U x Ic = 12 x 5.28 = 63.4 W
Exercice
Pu = C x ωc = 0.082 x 449 = 36.8 W
Exercice
Rendement = Pu / Pa = 36.8 / 63.4 = 0.58 = 58 %
