Analyse de la trame
Type de codage
Indiquer le type de codage dans cette transmission. Rappels .

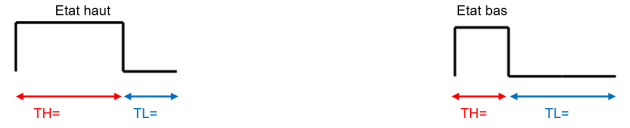

Mesurer les durées TH (High ) et TL ( Low ) en suivant la méthode ci-dessous.
Déduire la durée d'un bit Haut Tbit_H et d'un bit Bas Tbit_L.
Méthode : Mesure de TH et TL
Positionner la souris sur le signal pour faire apparaître les repères des temps TH et TL
puis relever les valeurs en bas à droite de la fenêtre
Méthode : Vitesse de transmission

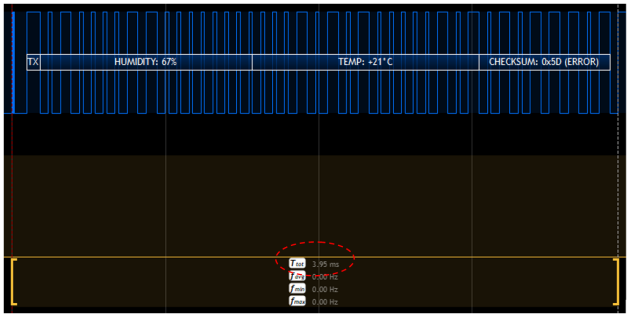

Dans l'onglet Annotate, sélectionner Standard measure , positionner le curseur au début de la trame puis à la fin et relever la durée de la trame .
Effacer les curseurs de mesures en sélectionnant Delete all annotation dans l'onglet Annotate.
Refaire une capture de trame ( Start ) et mesurer de nouveau la durée de la trame pour une température plus élevée ( souffler sur le capteur par exemple pour faire monter la température) .
Expliquer pourquoi la trame n'a pas toujours la même durée.
Indiquer combien de bits sont transmis puis en déduire la durée maximum et minimum d'une trame.
Déterminer la vitesse de transmission minimum et maximum en bits/seconde.
Méthode : Décodage de la trame
Compte tenu des informations présentées ci-dessous :

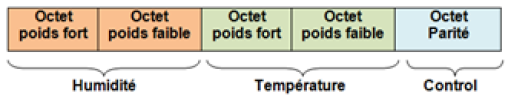

Indiquer, sur le document réponses, en binaire la valeur de l'octet de poids fort et de poids faible de la température.
Convertir en décimal la valeur de chaque octet et en déduire la valeur de la température.
Comparer cette valeur avec celle indiquée par le moniteur série .
