Acquisition de la trame
Méthode : Logiciel ScanaStudio
Lancer le logiciel ScanaStudio.
Remarque : Installation
Si besoin les instructions pour installer le logiciel et ses compléments sont disponible ici.
Méthode : Workspace

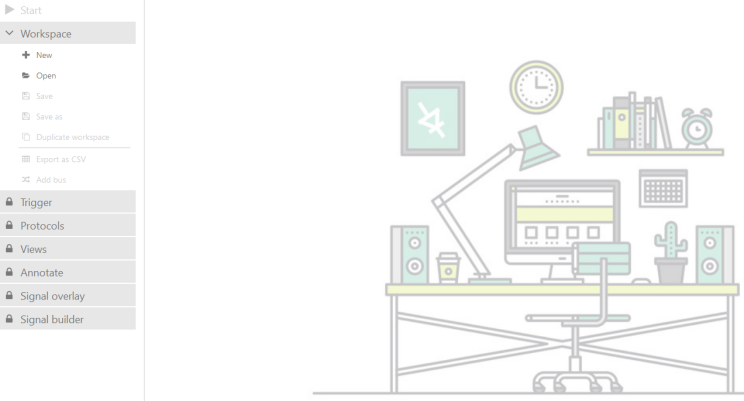

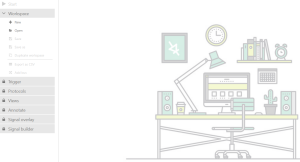

Dans l'onglet Workspace Cliquer sur New

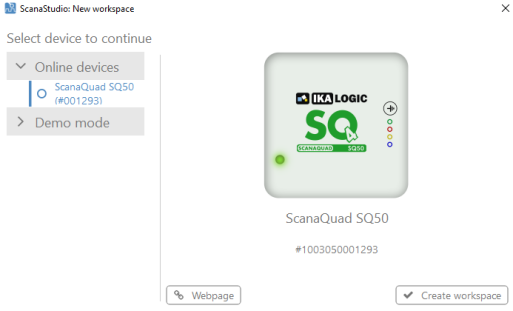

Sélectionner le module apparaissant dans Online devices
Cliquer sur Create Workspace
Attention : Installation de protocoles supplémentaires
De base le nombre de protocoles pouvant être décodés est limité.
Le logiciel est un logiciel ouvert et des protocoles supplémentaires sont disponibles.
Pour télécharger les protocoles :

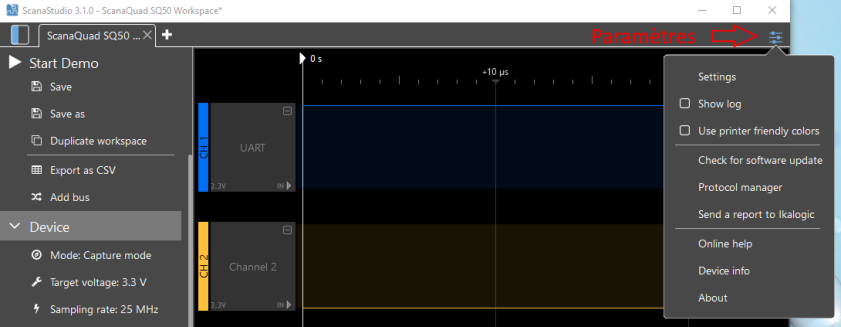

Cliquer sur paramètres
Sélectionner Protocol Manager

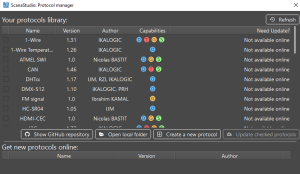

Vous obtenez la liste des protocoles pouvant être décodés, pour ajouter les protocoles nécessaires :
Télécharger le dossier ZIP ci-dessous
Décompresser son contenu
Copier coller le contenu du dossier dans le dossier indiqué lorsque vous cliquez sur "Open local folder"
Vous avez maintenant une liste de protocoles plus importante.
Méthode : Protocol
Dans l'onglet Protocol cliquer sur Add New
Choisir le Protocol DHTxx
Valider en cliquant sur Next

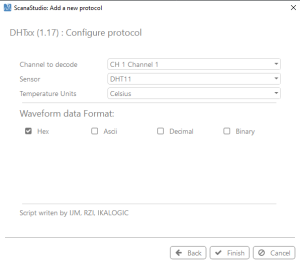

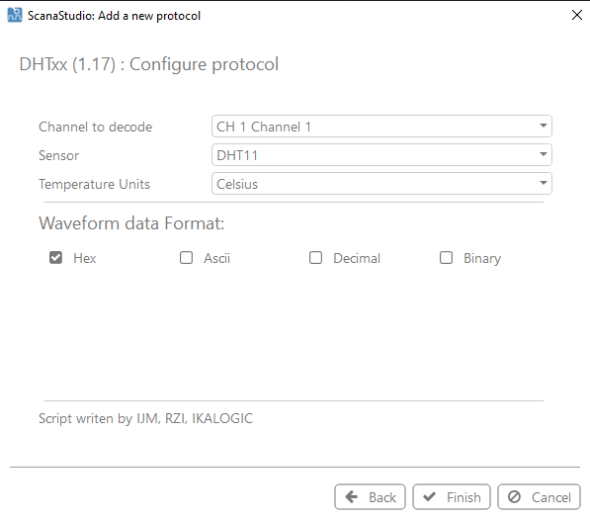

Dans la fenêtre suivante,
Indiquer la correspondance entre le signal de données et la connexion du module
Cocher la case Hexadécimal
Valider en cliquant sur Finish.
Le logiciel propose de renommer la voie cliquer sur YES
Méthode : Device
Cliquer sur l'onglet Device et sélectionner les paramètres suivant:
Mode : Mode capture,
Target voltage : 5V
Sampling rate : 25Mhz
La durée d'acquisition et la précision apparaissent en bas de l'onglet.
Méthode : Trigger

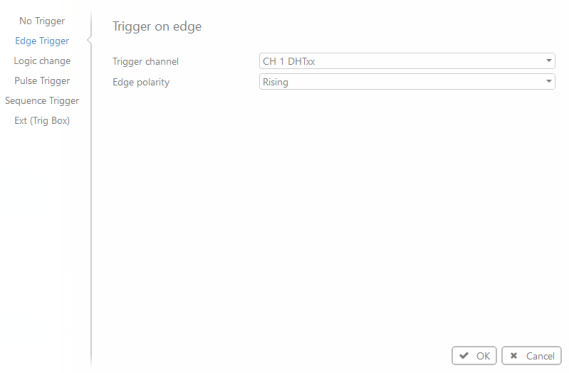

Cliquer sur l'ongler Trigger, puis sur Edit Trigger
Sélectionner :
Edge Trigger
Channel : CH1
Edge : Rising
Valider en cliquant sur OK
Méthode : Acquisition
Cliquer sur START et attendre

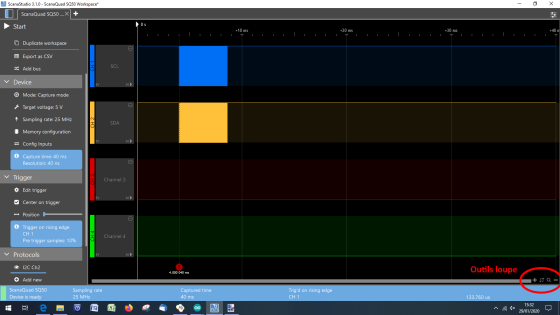

Une fois l'acquisition terminée, utiliser les outils de loupe en bas à droite pour zoomer ou dé-zoomer sur la zone utile des signaux

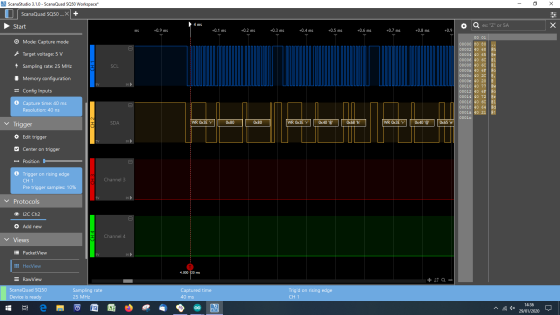

Zoomer sur la partie utile du signal afin de voir le décodage
Attention :
Attention si après l'acquisition il n'y a aucun signal d'affiché, pensez à dé-zoomer
