Présentation de l'analyseur logique
Pour pouvoir visualiser et décoder une transmission série de données, on a besoin d'un analyseur logique .
La société IKALogic produit des modules peu onéreux et faciles à mettre en œuvre.
La société IKA Logic est basée à Limoges et développe une série de module d'acquisition et de traitement de données pour ordinateur

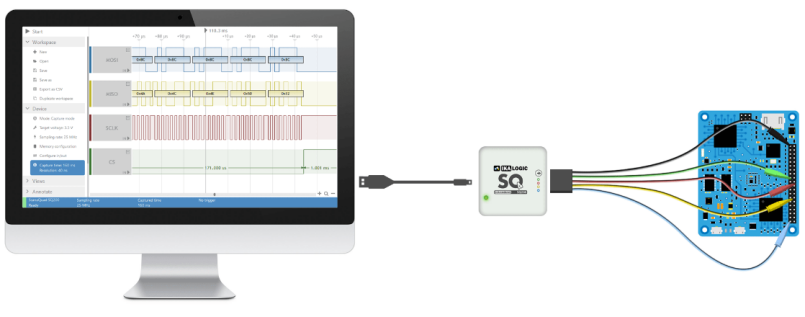

La connexion sur les cartes d'expérimentation est simple.

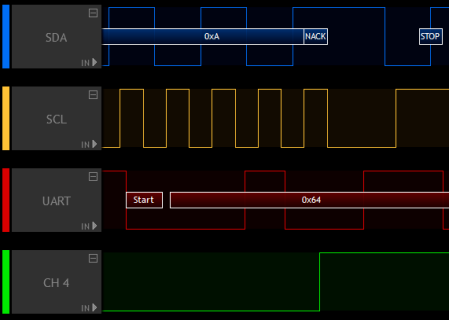

Il permet d'acquérir l'évolution temporelle des signaux logiques et de décoder des trames de communication
Attention : ce n'est pas un oscilloscope, si la base de temps est correcte, les tensions des signaux sont convertis en états logiques donc on ne peut pas faire une mesure de tension

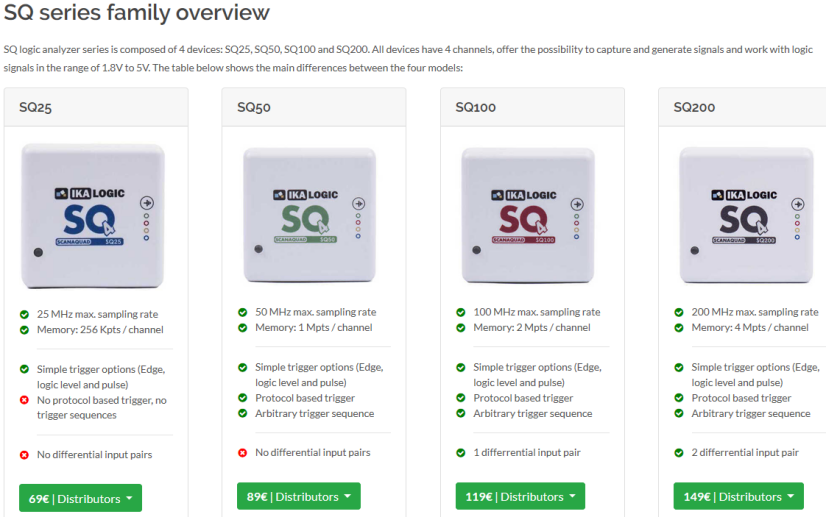

La gamme SQ permet d'avoir des performances plus ou moins importantes au niveau échantillonnage ("précision")
Pour les activités proposées dans ce module, on utilisera un SQ50
Les modules sont associés à un logiciel : ScanaStudio qui va permettre de traiter les signaux acquis.
