1307 Outils et jauges

Se mettre en mode IMD

Taper le code pour TX M6 où X est le numéro d’outil appelé.

Conseil : appeler le numéro d’outil n-2 pour faciliter le montage de l’outil.

Exemple : appeler l’outil 6 pour rendre accessible le montage de l’outil 8.

Valider avec Enter

Appuyer sur départ cycle.

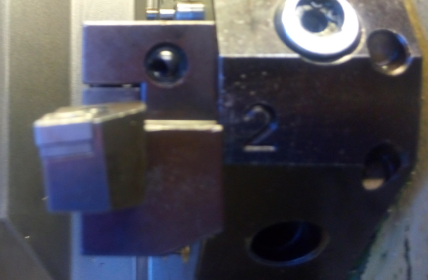

L’outil doit être monté correctement :

_ pion d’indexage dans le trouvées

_ La face du porte outil contre la tourelle.

Au final, l’outil est bien en face de son numéro.

Les outils motorisés doivent être montés sur les numéros impairs.

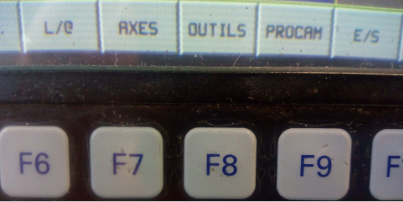

Appuyer sur Mode jusqu à voir Outil dans le bandeau inférieur de l’écran puis appuyer sur F8.

Appuyer sur Tool

Puis appuyer sur Outils (F8) jusqu'à faire apparaître la page de correcteur souhaitée.

Puis appuyer sur Outils (F8) jusqu'à faire apparaître la page de correcteur souhaitée.

Appuyer sur Tool puis sur F2 (Jauge) : JAUGE doit apparaître dans le bandeau supérieur.

Pour déterminer la jauge outil sur banc :

_ utiliser le bon support VDI

_ ajouter 0,25 mm sur la jauge en X car la valeur du banc n’est plus tout à fait correcte (la tourelle a un peu bougé)

_ ajouter 35 mm sur la jauge en X si l’outil est monté sur un numéro pair.

Pour le rayon de plaquette R, vérifier que le rayon de l’outil , correspond à celui de la F.A.O.

Puis laisser une jauge de rayon R+ = 0 pour éviter une double correction.

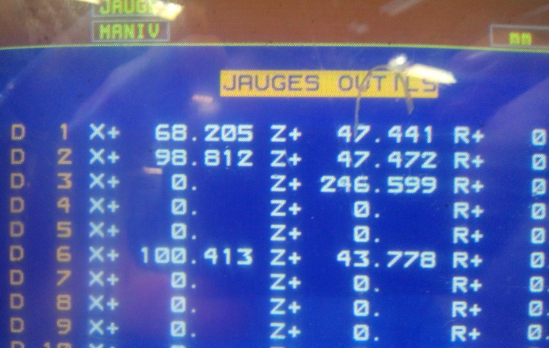

Taper le numéro d’outil, puis ses jauges.

Par exemple : D2 X98.812 Z47.472

puis enter

Lors de la modification, on rentre la correction sur le diamètre mais la page affiche la correction sur rayon.

Le signe de la correction, s'effectue en respectant l'orientation de l'axe.

La valeur de la correction est limitée à 1 mm.

Entrer la correction :

Sous l'écran Appuyer sur Inc Cor Dyn puis taper l'incrément (valeur dont on souhaite changer) D num_outil X corr_diamètre

Sélectionner Raz Cor Dyn (F11).

Taper D numéro X

Appuyer sur Enter
