1305 Démontage - remontage de mors
Les mors onr une course limitée. Cette opération permet d'adapter la position des mors au diamètre de la pièce.
Démontage :

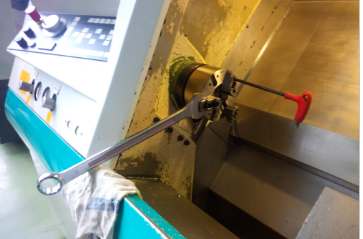

Maintenir le mandrin si besoin à l’aide de la clé.
Réglage (si nécessaire) :

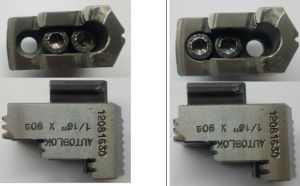

Changer les vis de trous de passage pour décaler l’écrou en T.
NE PAS CHANGER DE MODÈLE DE VIS
Φ Mandrin # 166 donc R # 84 mm
Hauteur mors # 65
Donc profondeur mors / mandrin =
84 – 65 - Rpièce

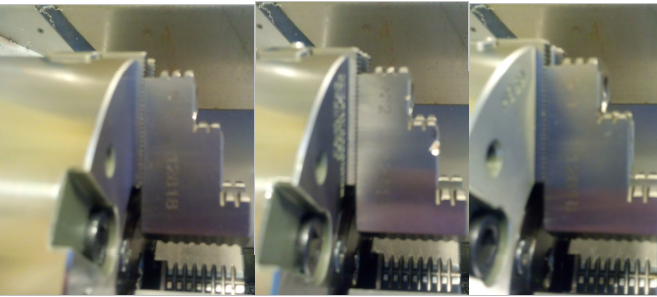

Après montage, les 3mors doivent avoir le même décalage par rapport à l’axe pour avoir un serrage bien concentrique

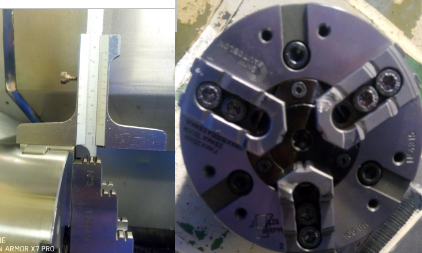

Le contrôle de l’écart peut se faire en comptant les dents, au réglet ou à la jauge de profondeur
DANS TOUS LES CAS S’ASSURER DU BON SERRAGE DES MORS ET DE LA PIECE AVANT DE FAIRE TOURNER
Serrer la pièce et faire tourner manuellement la broche (voir ressource)
