Ressource 3D Expérience

Cliquer sur Ebauche de tournage

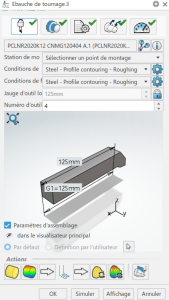

Dans la fenêtre suivante ;

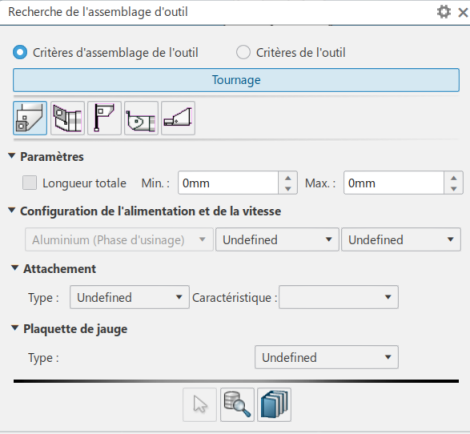

Pour rechercher un outil existant dans l'espace, cliquer sur :

Il faut utiliser un outil dont le rayon de plaquette correspond à celui réellement utilisé. Il faudra par la suite intégrer ce rayon dans le correcteur de la machine.

Vérifier la synchronisation des vitesses

Cliquer sur les paramètres locaux de l'outil

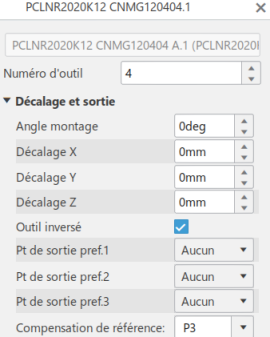

Dans la partie Réglage et sortie, :

• cocher outil inversé si l'outil est à droite

• choisir la bonne compensation

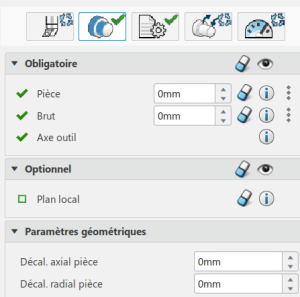

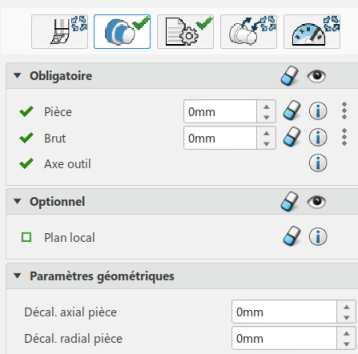

En cliquant ;

• sur pièce, définir la surface à usiner (face avant).

• sur brut, définir la surface du brut (face avant).

Après avoir simulé l'opération, mettre à jour le brut de sortie

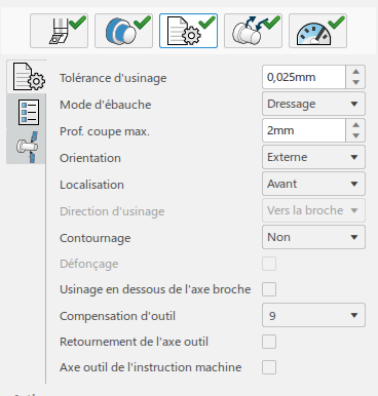

Définir :

le mode d'ébauche :

si le mode d'ébauche choisi est chariotage, il n'intègre pas la dernière passe s'il y a un chanfrein

dressage : pour un dressage

Orientation :

choisir frontal pour le dressage d'une pièce creuse.
