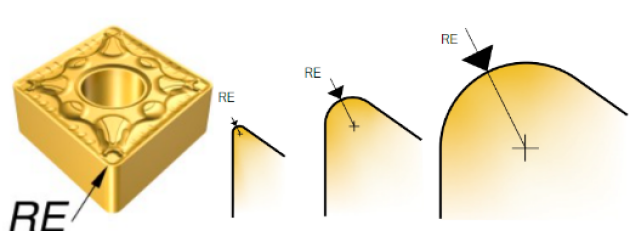

4 Le rayon de bec RE :

Définition

Règle

La profondeur de coupe ne doit pas être inférieure au rayon de bec (RE).

Valeurs usuelles : 0,2 – 0,4 – 0,8

Influence du rayon de bec

Petit rayon de bec

Grand rayon de bec

  • Idéal pour les petites profondeurs de coupe

  • Réduction des vibrations

  • Arête de coupe moins résistante

  • Meilleure fragmentation des copeaux

  • Avances élevées

  • Grandes profondeurs de coupe

  • Grande sécurité d'arête

  • Forces de coupe radiales plus élevées

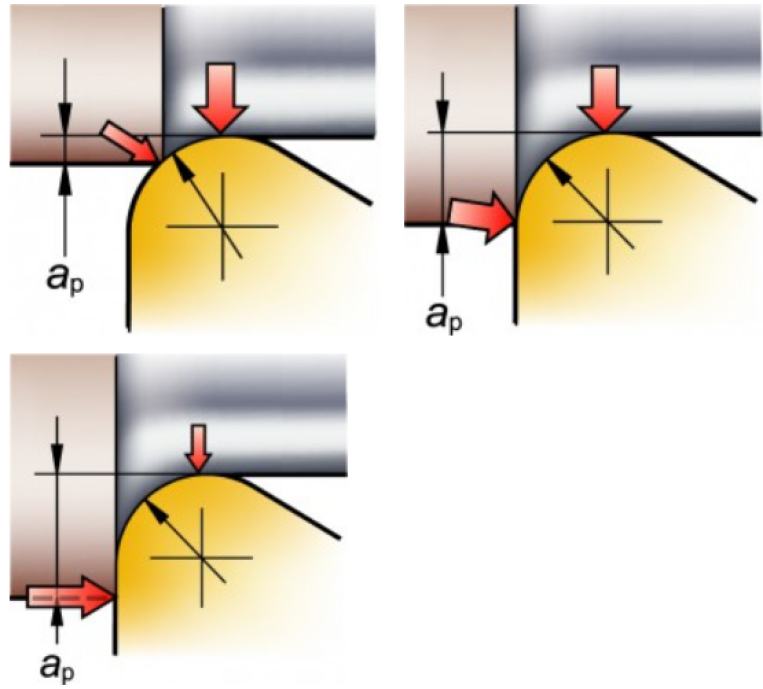

Profondeur de coupe et forces de coupe

Le rapport entre le rayon de bec et la profondeur de coupe joue sur la tendance aux vibrations. Les forces radiales qui éloignent la plaquette de la surface usinée se transforment en forces axiales lorsque la profondeur de coupe augmente.

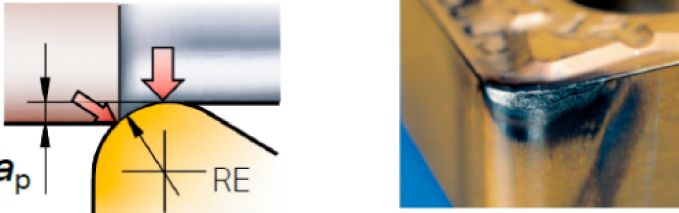

Il est préférable d'avoir des forces axiales plutôt que radiales. Des forces radiales élevées ont un effet négatif sur l'action de coupe : tendance accrue aux vibrations, mauvais états de surface.

En règle générale, le rayon de bec doit être égal à la profondeur de coupe ou un peu plus petit.
