9 Les Hachures

Le type de hachures dépend du matériau utilisé.

L'orientation des hachures permet de distinguer des pièces différentes dans le même matériau.

Une pièce possède les mêmes hachures sur toutes les vues.

Les surfaces coupées sont représentées par des HACHURES (traits fins).

Afin de faciliter la reconnaissance de la famille de matière d'une pièce, on peut employer des types de hachures spécifiques.

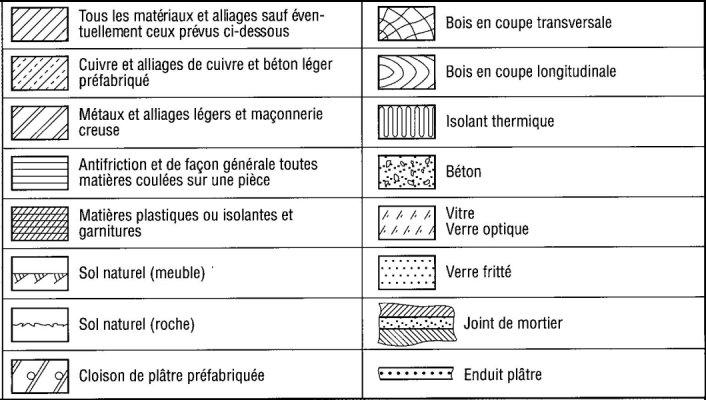

Ci-dessous les types de hachures des catégories de matières fréquemment rencontrées en construction mécanique :

Fondamental

  • Les hachures représentent les zones de matière coupée.

  • Les hachures sont représentées en traits continus fins obliques (30°, 45°, 60°...).

  • Les hachures ne traversent jamais un trait fort.

  • Les hachures ne s'arrêtent jamais sur un trait interrompu fin (contour caché).
