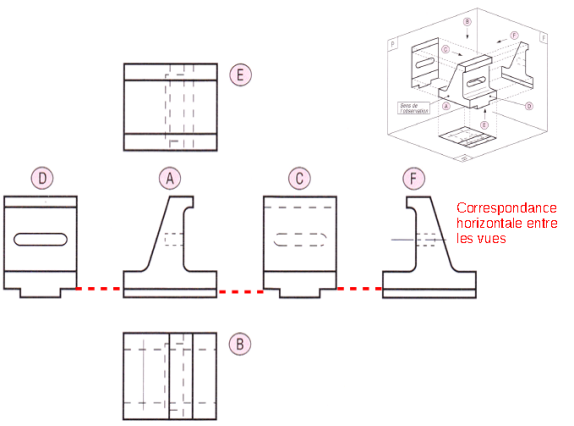

3 Correspondance horizontale entre les vues
Il existe une correspondance
horizontale
entre les vues de face, droite et gauche.
