Définition du chargement
Le chargement représente les efforts exercés sur la pièce.

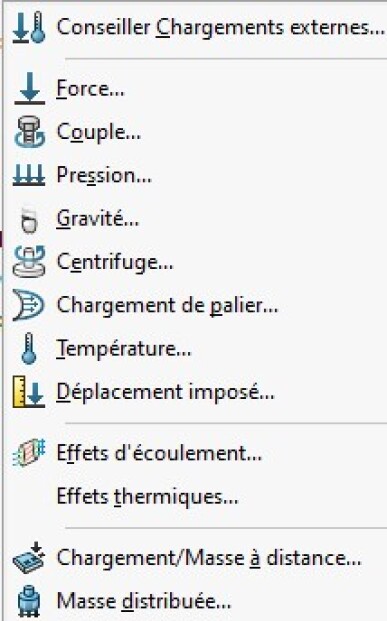

On peut appliquer des actions de type :
force
couple
pression
gravité
déplacement imposé
...
Méthode :

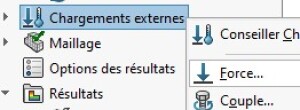

Faire un clic droit sur chargement externe puis cliquer sur Force.
Les efforts se définissent en fonction de la surface sur laquelle ils sont appliqués.
Ils peuvent être :
Perpendiculaire à la surface
suivant une direction à préciser

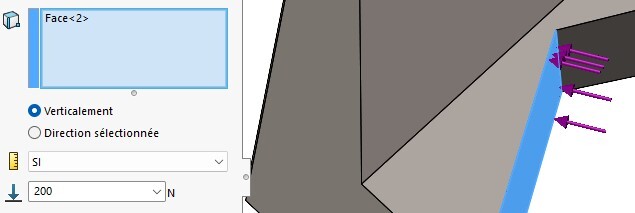

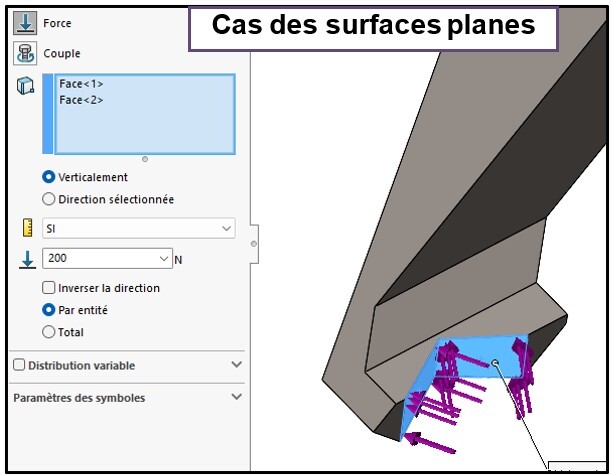

Application d'un effort sur une surface plane
Cliquer sur les surfaces planes S3 et S4.

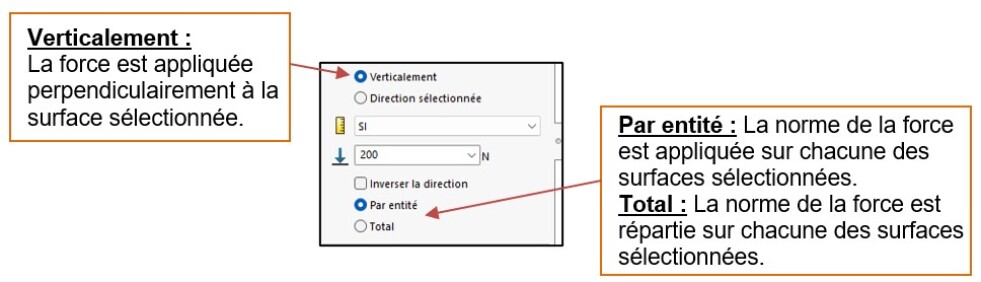

Cliquer sur verticalement.
L'effort sera appliqué perpendiculairement à la surface sélectionnée.
Renseigner la norme de l'effort.
Cliquer sur par entité. La norme sera appliquée sur chacune des surfaces.

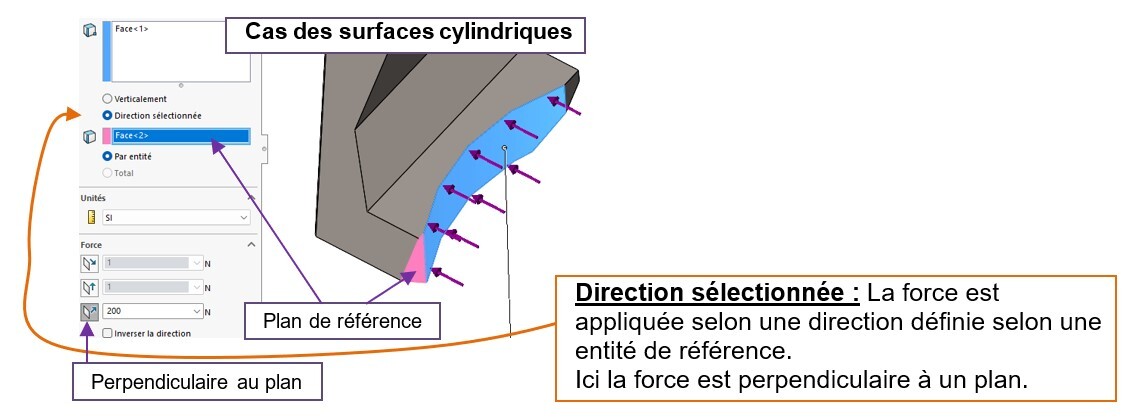

Application d'un effort sur une surface circulaire
- Pour appliquer un effort sur une surface cylindrique, cliquer sur direction sélectionnée et cliquer sur une surface ou un plan de référence.
