Modulation de fréquence d'un signal numérique : Modulation FSK
Rappel : Modulation FSK

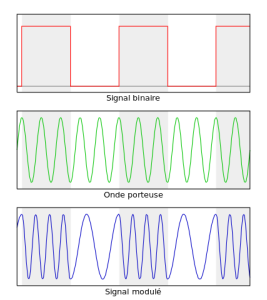

La modulation FSK (Frequency Shift Keying) s'obtient en modifiant la fréquence de la porteuse en fonction de la donnée numérique à transmettre.
Télécharger le fichier ci-dessous et le sauvegarder dans votre espace habituel de travail, puis l'ouvrir .
Méthode :
Lancer la simulation, constater que la transmission n'est pas correcte.

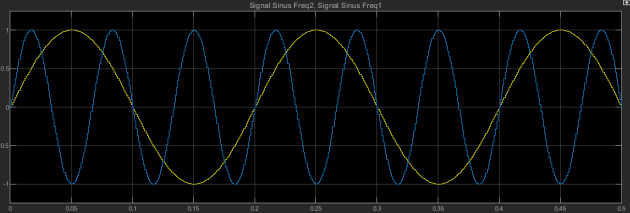

Question 12 : Modifier le modèle afin que les deux fréquences du modulateur aient les caractéristiques ci-dessous, puis vérifier le bon fonctionnement de l'ensemble en observant le signal démodulé et le message ( modifier si nécessaire le modèle du démodulateur).
Complément : Influence des perturbations sur la fiabilité de la transmission
Le niveau de parasites sur la ligne de transmission est fixé par la valeur "Noise power" du canal de transmission, plus la valeur est grande, plus la ligne de transmission est perturbée.
Fixer cette valeur à 0.05 et relancer la simulation.
Question 13 :
Que se passe-t-il ?
Déduire un avantage de la transmission par modulation de fréquence par rapport à la modulation d'amplitude.
