II – PRISE EN MAIN DE LA MAQUETTE
2.1 ) Préambule :
Composants de la valise
Tous les courants et tensions sur la maquette sont sinusoïdaux.
Q1/ COMPLÉTER le tableau en mettant une croix dans les cases où la réponse est vraie.Appareils de mesures.png[1]
2.2 ) Remarque sur le transformateur.
La tension d'alimentation de la maquette (230 V) est abaissée en très basse tension de sécurité par l'intermédiaire d'un transformateur incorporé dans la maquette.

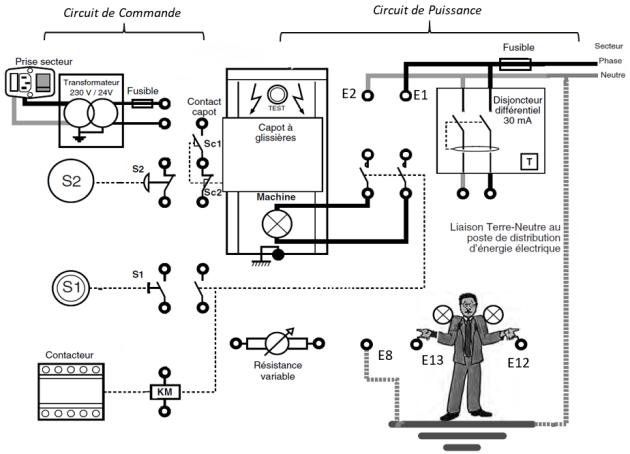

La tension U2, est la tension présente au secondaire du transformateur (sortie du transformateur, bornes E1 et E2).Repérage des bornes de la maquette.png[2]
En entrée du transformateur[3], qui se nomme primaire , la tension U1 est de 230 V. (U1 est la tension distribuée par le fournisseur d'électricité, exemple : EDF).
Le transformateur est défini par son rapport de transformation, m, qui est le rapport m=U2/U1.
Q2/ A l'aide d'un multimètre, MESURER la tension U2, en sortie du transformateur (bornes E1 et E2)Repérage des bornes de la maquette.png[4]
Q3/ CALCULER le rapport de transformation du transformateur m de la maquette.
Q4/ EXPLIQUER pourquoi le fabricant a rajouté un transformateur sur la maquette ?
✔ les tensions seront mesurées par rapport au potentiel de terre (E8)
✔ les valeurs de toutes les tensions mesurées, seront multipliées par le coefficient K =U1/U2, soit l'inverse du rapport de transformation m (c'est pour se retrouver dans une configuration normale avec un réseau EDF).
✔ conserver tel quel tous les courants.
Q5/ CALCULER le rapport K
