Codeur Incrémental

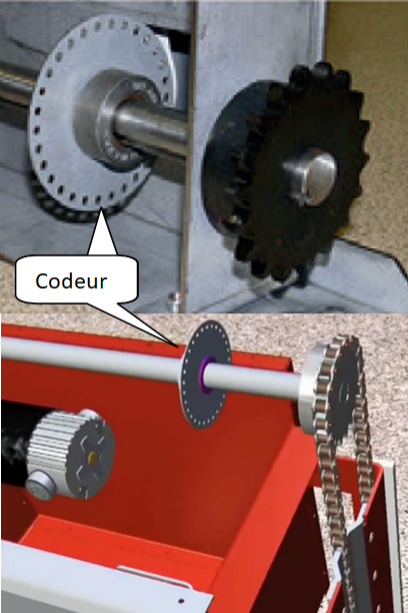

La position du bélier est déterminée en utilisant un codeur incrémental installé sur l'arbre du pignon qui entraîne la chaîne. Ce codeur est un codeur 30 points par tour.

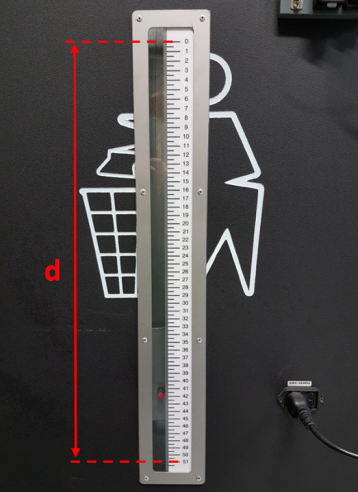

La course ( d ) du bélier de compactage est de 51 cm, la vitesse de déplacement du bélier Vcomp est de 0.032 m/s.
Calculer le temps ( td ) que va mettre le bélier pour effectuer la descente complète.
Calculer le nombre d'impulsions N_Impulsions qu'il sera nécessaire de compter pour connaître la position du bélier lors de la phase de compactage en sachant que le pignon qui entraine la chaine tourne à une vitesse Nréd = 8.3 tr/mn.
Déterminer qu’elle est la plus petite distance ( dmin ) que le système d'acquisition est capable de mesurer.

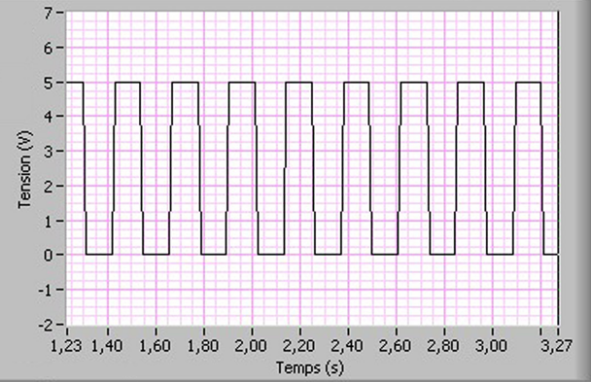

Le signal issue du capteur est représenté ci-contre.
Mesurer la période T du signal et en déduire la durée du mouvement du bélier si il effectue sa course totale. Comparer avec la valeur déterminée précédemment ainsi qu'avec les données du cahier des charges ci-dessous.
