Phase 3
On vous demande de dimensionner l'isolant (aide aux calculs) , c'est-à-dire de définir l'épaisseur de l'isolant.
Les étapes ci-dessous doivent être respectée :
1. Récapitulatif des différentes couches de la paroi ou de la toiture.

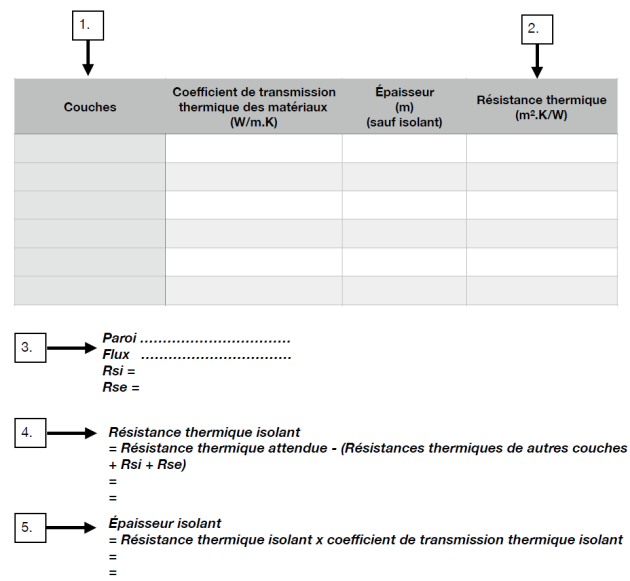

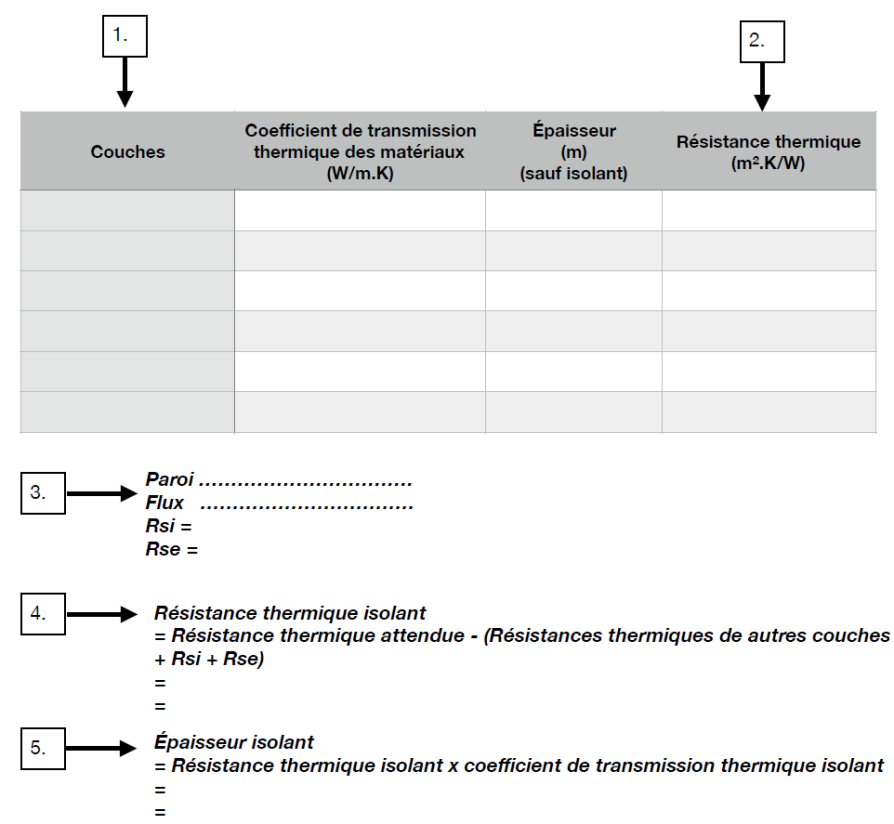

2. Calcul des résistances thermique de chaque couche à l'aide du coefficient de transmission thermique des matériaux et de l'épaisseur (sauf isolant).
3. Définition de Rsi et Rse.
4. Calcul de la résistance thermique attendue pour l'isolant.
5. Calcul de l'épaisseur de l'isolant.
Aidez vous de l'exemple du document « dimensionnement thermique »
Pour conclure cette 3ème phase de projet, réalisez sur logiciel sketchup, une coupe de la partie courante de la paroi ou de la toiture.
Vous devez respecter les critère suivants :
- Respecter la valeur des épaisseurs des différentes couches,
- Faire un rendu réaliste,
- Faire apparaître les côtes (épaisseur)
- Indiquez le nom des différents éléments qui composent la structure.
Vous pouvez vous aidez du document « Tutoriel sketchup » et de l'exemple ci-dessous.
Faites une capture d'écran de votre conception sketchup et la mettre dans votre diaporama

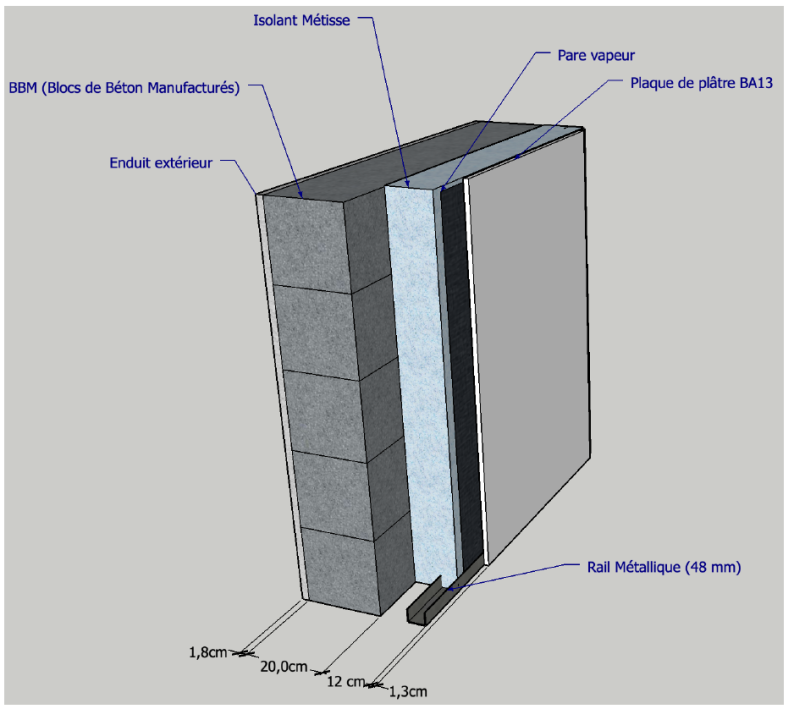

Exemple de composition de représentation d'une paroi sur sketchup
