Solidworks - Modèle de répartition de pression parabolique

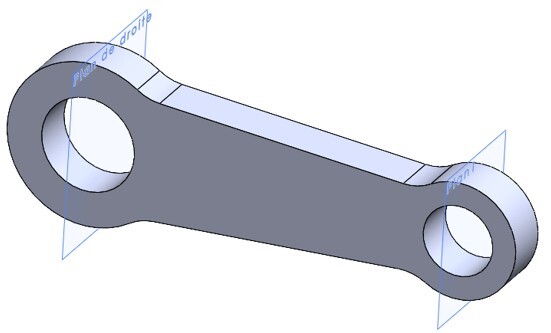

La bielle ci-contre est sollicitée en compression par deux actions mécaniques transmises par deux axes ( non représentés) aux niveau des points A et B.
Les axes agissent sur une demi portée de l'alésage.

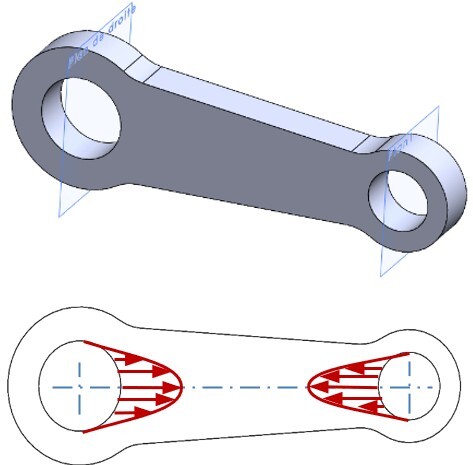

Nous utiliserons le modèle de répartition de pression parabolique pour modéliser le chargement qui s'exerce sur chacune des portées.
Méthode :
Créer un plan (plan 1) passant par l'axe d’articulation :
Insertion > Géométrie de référence > Plan
Décomposer chaque cylindre d’articulation en 2 demi cylindres :

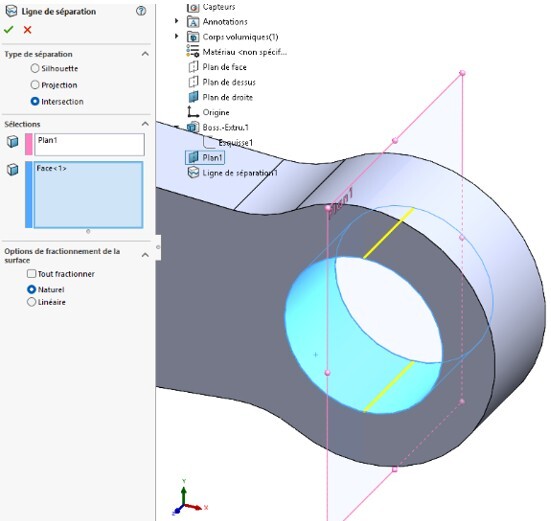

Fonction > Courbes > Ligne de séparation

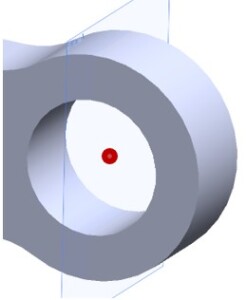

Créer un point d’esquisse au milieu d’un cylindre qui sera l’origine du système de coordonnées pour la répartition de pression parabolique

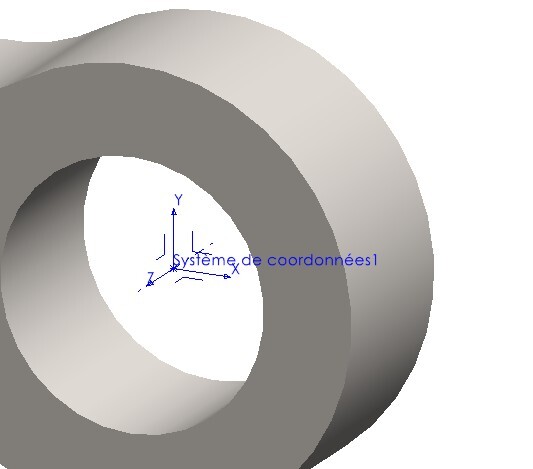

Créer un système de coordonnées :
Insertion > Géométrie de référence > Système de coordonnées (l’origine est le point d’esquisse tracé précédemment et l’axe z est l’axe temporaire des cylindres)
Lancer une nouvelle étude de statique.
Renseigner le matériau de la bielle.
Définition des déplacements imposés :

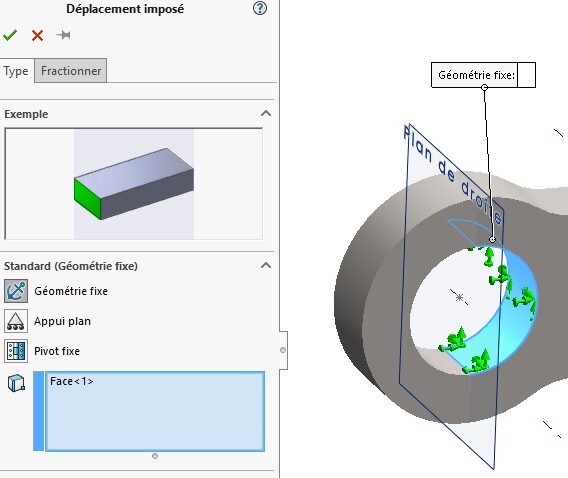

Fixer un demi cylindre en cliquant sur "Géométrie fixe" et sélectionner le demi cylindre intérieur.
Définition du chargement :

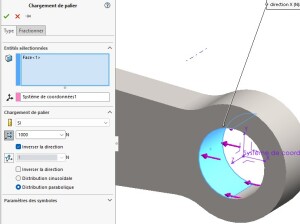

Appliquer un chargement de type palier au demi cylindre opposé : Cliquer sur distribution parabolique

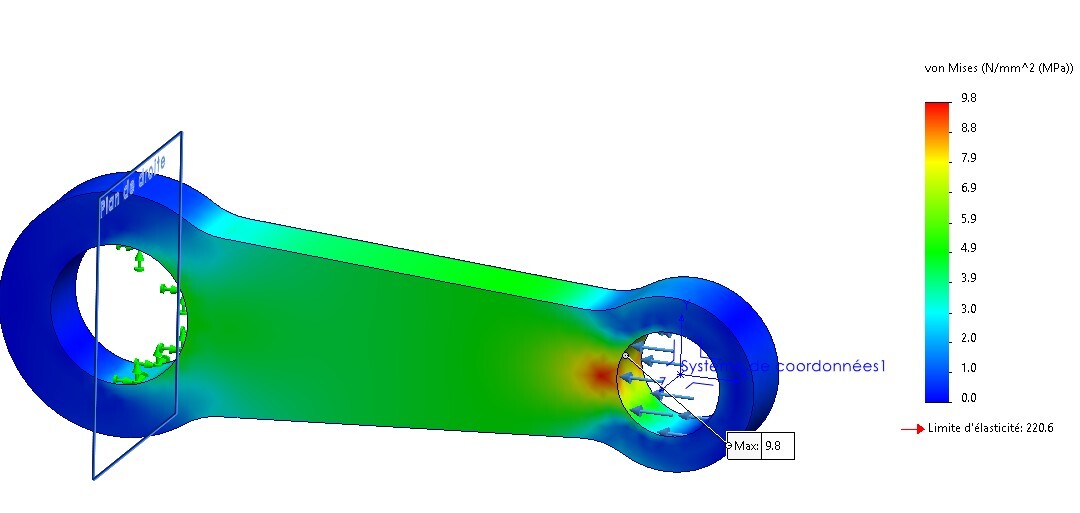

Afficher le résultats de contrainte.
Exécuter l'étude.
