1106 Jauges outils et montage
NE JAMAIS MONTER / DEMONTER UN OUTIL MOTORISE EN POSITION TRAVAIL

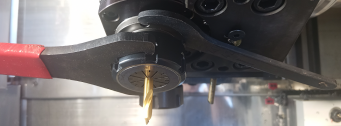

Toujours utiliser 2 clé pour le montage / démontage des outils motorisés

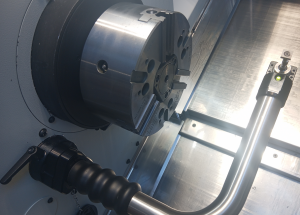

Monter le bras de mesure.
La led verte s’allume.

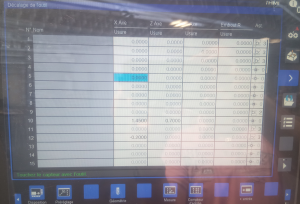

Si l’écran est en page usure d’outil, passer sur la page décalage en appuyany sur Géométrie.
Fermer la porte
Activer PSM pour pouvoir déplacer les axes manuellement.
Approcher l’outil du capteur (5 à 10 mm).
Se mettre en mode Jog.
Appuyer sur les flèches jusqu’à l’arrêt après contact de l’outil (led rouge allumée).
Se dégager DANS LE BON SENS avec précaution.
Attention :
Pour les outils axiaux statiques ;
X=0, mesurer Z
Pour les outils radiaux tournants :
Z =20, mesurer X
Pour les outils axiaux tournantq :
X = 30, mesurer Z
Remonter le cache sur le bras.
