Se mettre en mode IMD

Afficher la page programme en appuyant sur

puis page IMD

Fermer les portes. Taper T puis le numéro d’outil à charger. Touche Insert

Puis M6 et touche EOB

Appuyer sur Départ Cycle Dcy

Passer en mode manuel

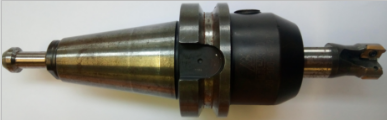

Vérifier le porte outil cône et tirette :

• cône BT40 : méplat incomplet

• tirette longue et fine

• rondelle avec méplat

Vérifier la jauge

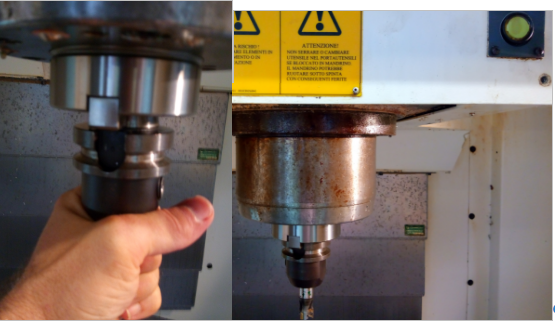

ATTENTION AUX DOIGTS : impérativement tenir l’outil et non le porte -outil.

Présenter le porte outil avec les rainures en face des ergots.

Appuyer sur le bouton poussoir en haut à droite

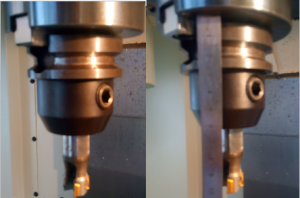

VERIFIER que le porte-outil est correctement enfoncé dans son cone (correspondance avec la jauge outil

MONTAGE INCORRECT
