654 Insérer la pièce et le brut dans l'étau
Préparation du brut
Créer un fichier pièce à la dimension du brut.
Insérer un système d’axes qui sera coïncident avec le système d’axes de l’étau.
Finir de placer l'assemblage
Après avoir créé le système d'axe sur le brut, cliquer sur importer des ressources.
Près de l’étau cliquer sur :
Puis
Cliquer dans l’onglet de l’assemblage de fabrication, cliquer sur le nom dans l’arbre.
Cliquer sur le système d'axe de l’assemblage de fabrication.
Cliquer sur le système d'axe de l’étau.

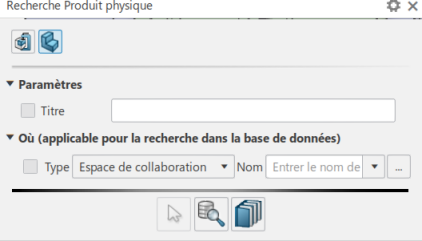

Sélectionner Produit Physique puis rechercher le fichier.
Cliquer sur le système d’axes de la pièce
Cliquer sur le système d’axes de l’étau sur lequel on souhaite positionner la pièce.
Régler les décalages si nécessaire.
Remarque : si des erreurs persistent, vérifier qu’il n’y a pas d’erreurs dans les connexions (surtout en cas de plusieurs essais). Si oui, passer en Apps Assembly Design et supprimer les connexions.
Repère d'origine
Clic droit sur le repère, puis editer. Positionner le centre et les axes.
Cocher sortie CN
