604 Fraisage circulaire

Lancer l'opération

Dans l'onglet usinage axial, cliquer sur :

Onglet géométrie

Haut du trou :

Fond du trou : peut être défini par la géométrie. Mais la profondeur peut-être renseignée manuellement dans paramètres géométriques.

Extension : choisir débouchant ou borgne

Profondeur :

renseignée par la géométrie

ou renseignée manuellement si le fond du trou n'est pas défini. Dans ce cas là choisir Exrension Borne.

Surépaisseur du contour : valeur 0 ou entrer une valeur négative pour faire un trou plus grand.

Onglet stratégie-usinage

Mode d ’usinage :

Permet de choisir entre fraisage circulaire et hélicoïdal

Distance d'approche

Distance entre trajets : défini la profondeur de coupe radiale

Onglet stratégie - principal

En fraisage circulaire standard :

Distance entre 2 trajets ; défini la profondeur de coupe radiale

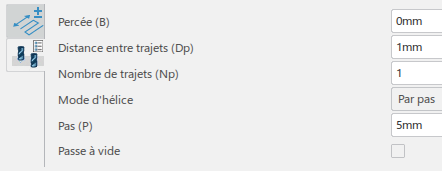

En fraisage hélicoïdal :

Mode d’hélice : par pas

Pas : 2 mm max

Macros

Approche globale : axial.

Retrait global :

Complément pour la génération du programme

Sur machine avec directeur Fanuc :

  • Il ’est pas possible de générer des trajectoires hélicoïdales. Il faut des trajectoires au point par point.

  • pour diminuer la taille du programme, il est conseillé de réduire dans l’opération la tolérance d’usinage à 0,05.

  • dans la machine : décocher Interpolation hélicoïdale

  • dans l’opération : décocher Syntaxe sortie de cycle.

  • lors de la génération du programme dans O.C.N, cocher centre hélice.

Sur machine avec directeur Siemens - à tester :

  • Il ’est possible de générer des trajectoires hélicoïdales. Ligne de code G3 X-- Y-- Turn valeur du pas de l’hélice

  • dans la machine : cocher Interpolation hélicoïdale

  • dans l’opération : cocher Syntaxe sortie de cycle.
