305 Vue en coupe
Créer une vue en coupe
Dans l'onglet Configuration, cliquer sur :
Tracer la ligne représentant le plan qui coupe la pièce en finissant par un double clic.
Puis positionner la vue.

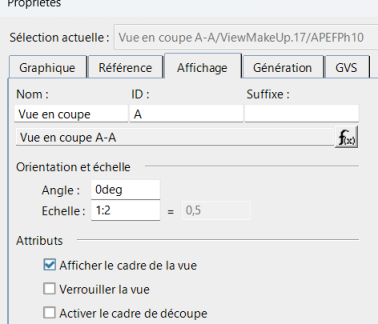

Modifier le nom de la vue (A-A au lieu de B-B)
Dans l'arbre, clic droit sur la vue, puis Propriétés.
Dans l'onglet affichage, modifier l'I.D

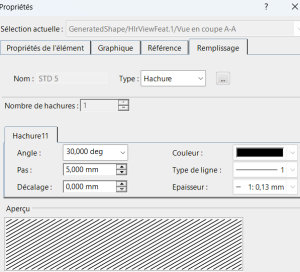

Modifier le type de hachures
Clic droit sur les hachures, puis Propriétés.
Dans l'onglet Remplissage :
cliquer sur les 3 points à droite de hachure pour modifier le type.
Exclure un composant de la coupe
S’assurer que la vue est active (cadre rouge).
Clic droit sur le composant puis surcharge des propriétés.
