2 Nomenclature
Analyse du dessin de définition

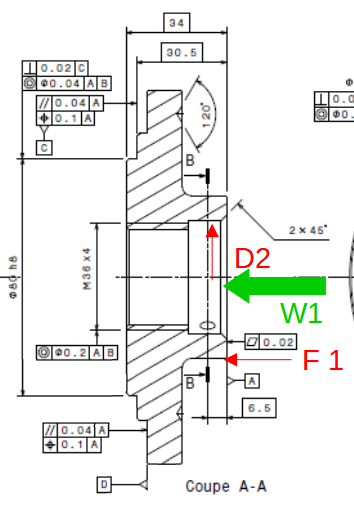

Repérer les surfaces sur le dessin de définition

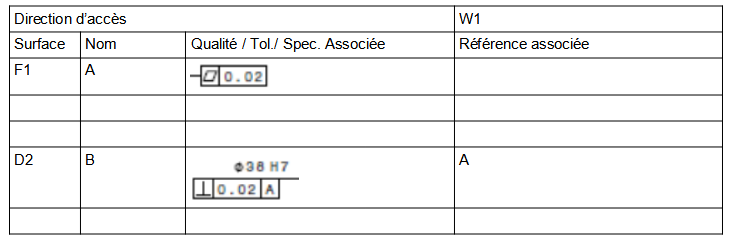

Puis compléter un tableau liant indiquant pour la direction d'usinage Wi les surfaces usinées , les spécifications et les références comme ci-contre
Rédaction de la nomenclature
Créer un fichier Drafting.
Ouvrir le fichier 0V2Fonds de plan et doc de fabrication
Copier / coller le calque de nomenclature du modèle dans votre nouveau fichier.
Rédiger une nomenclature des phases.
Ne pas oublier de verrouiller les vues.
Rendre : impression pdf à restituer dans l'ENT CPRP2 Conception de processus
