2 A.P.E.F

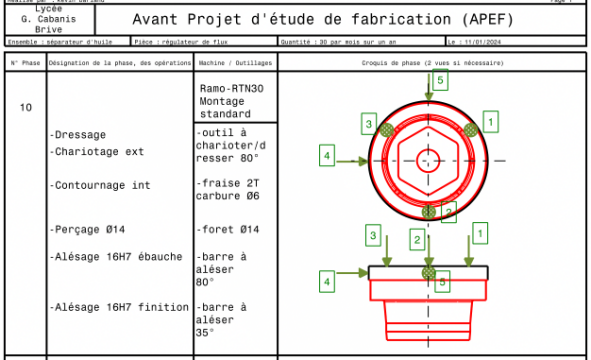

L’Avant Projet d’Etude de Fabrication détaille chaque phase.
Règles à respecter :
les outils doivent être alignés avec les opérations.
la désignation des outils doit être claire (et donc pas une référence commerciale)
les surfaces usinées sont rouges
le nom de l’outil peut rester général
pièce orientée comme sur la machine
isostatisme 1ère partie de la norme
on peut repérer les surfaces sur le dessin pour associer ce repère à une opération.
