1 V.D.I
Principe
Le porte outil :
dépend de l'outil
dépend de la position de la tourelle

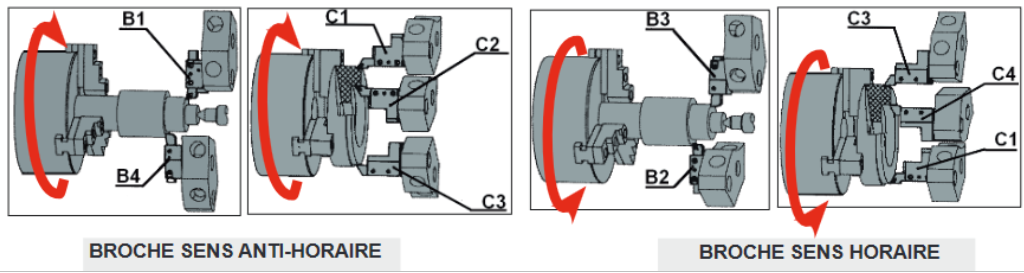

détermine le sens de rotation de la broche.
V.D.I B1 (à droite) B2 (à gauche)
Pour outils extérieurs en position radiale normale (plaquette carbure vers le haut).
V.D.I B3 (à droite) B4 (à gauche)
Pour outils extérieurs en position radiale inversée (plaquette carbure vers le bas).
V.D.I C1 (à droite) ou C2 (à gauche)
Pour outils extérieurs en position axiale normale (plaquette carbure vers le haut).
V.D.I C3 (à droite) ou C4 (à gauche)
Pour outils extérieurs en position axiale inversée (plaquette carbure vers le bas).
V.D.I E1
Pour monter des forets à plaquettes à queue cylindrique.
V.D.I E2
Pour barre d’alésage
V.D.I E4
Pour montage en pince
V.D.I F
Pour fortes, alésoirs à queue cône morse
V.D.I à serrage rapide
V.D.I à serrage rapide
V.D.I Z2
V.D.I Z2
V.D.I motorisé axial ER 25
Pour montage sur tourelle motorisée de tours C.N
V.D.I motorisé radial ER 25
Pour montage sur tourelle motorisée de tours C.N
