2 Étude d'un corps de pompe

Présentation

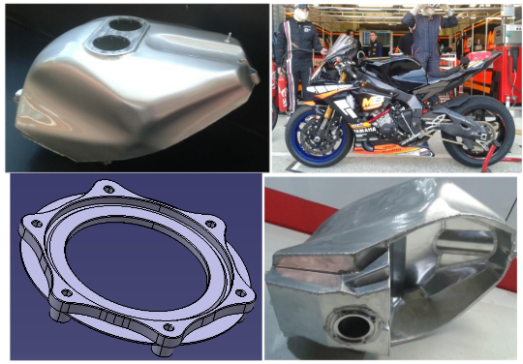

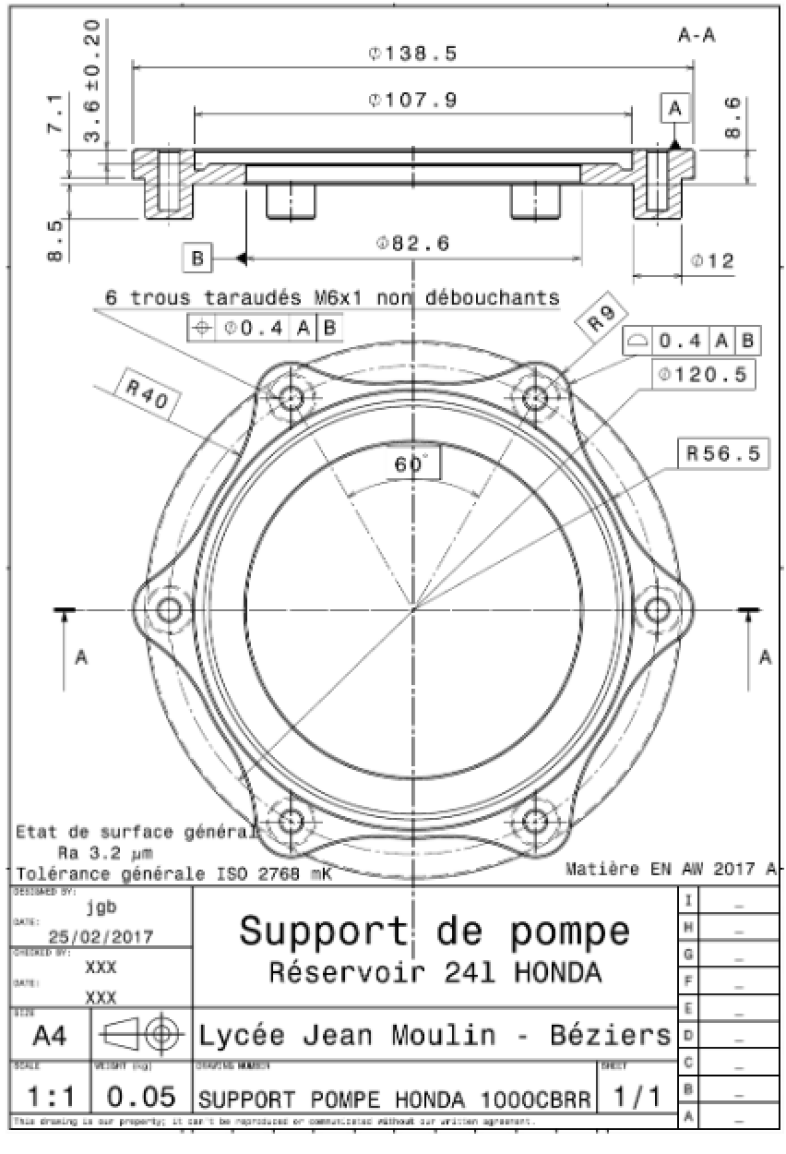

L'entreprise 2FGBconçoit et réalise des réservoirs de moto destinés à la compétition. La pièce «support de pompe» se situe sous le réservoir. Elle permet la jonction de la pompe à essence au réservoir.

Le technicien en pré industrialisation s'interroge quant à la possibilité de réaliser la pièce à partir d'un lopin cylindrique ou à partir d'un lopin prismatique.

  • Série: La production est une fabrication par lots mensuels de 20 pièces renouvelables pendant 1an.

  • Matériau: EN-AW-2017A) [Al Cu 4 Mg Si].

  • Coût matière : 13€ /kg

Travail à effectuer

Q1 : Donner la signification de la désignation du matériau.

Q2 : Proposer des dimensions pour un brut et chiffrer le coût matière de la pièce à l'aide de la donnée fournie.

Q3 ; En consultant le site "https://www.acier-detail-decoupe.fr/" :

  • proposer 2 types de brut de forme différente.

  • chiffrer le coût unitaire de chaque brut

  • lister les opérations à réaliser pour chacun
