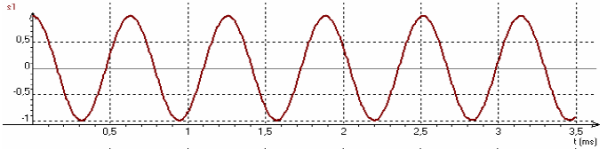

Forme d'une onde sinusoïdale
L'équation qui permet de calculer et de tracer une forme d'onde sinusoïdale u est : u(t) = U sin (ω t + ϕ )
avec :
u : valeur instantanée de la tension
U : valeur de crête de la tension (c'est généralement une constante)
ω : pulsation (ω = 2 ⋅ π ⋅ f ) ; c'est l'image de la fréquence
t : la variable temps
ϕ : angle de déphasage à l'origine en radian.
Pour transporter une information sur le signal u(t), nous pouvons :
faire varier U c'est une modulation d'amplitude.
faire varier f (dans le facteur ω) c'est une modulation de fréquence.
faire varier ϕ c'est une modulation de phase.

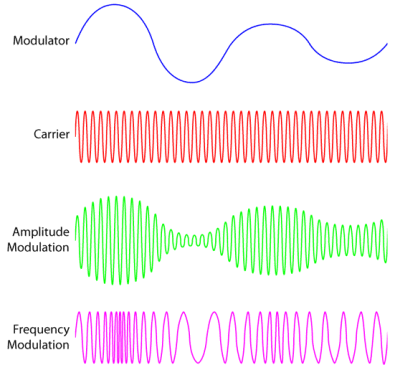

L'animation suivante montre une porteuse ('Carrier') modulée par le signal 'Modulator' en amplitude ou en fréquence :
