L'oscilloscope

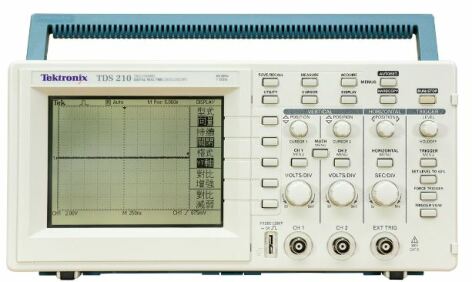

Un oscilloscope est un appareil de mesure et d'observation de tensions électriques.

L'oscillogramme (signal obtenu sur l'écran) permet d'observer l'évolution d'une tension au cours du temps.

Sur l'axe horizontal, on détermine des durées.

Sur l'axe vertical, on mesure des valeurs de tensions électriques.

L'oscilloscope permet la visualisation simultanée de deux tensions (ou plus) : il possède donc deux voies (channels) CH1 et CH2

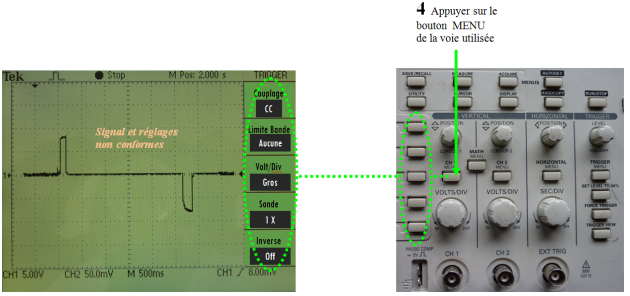

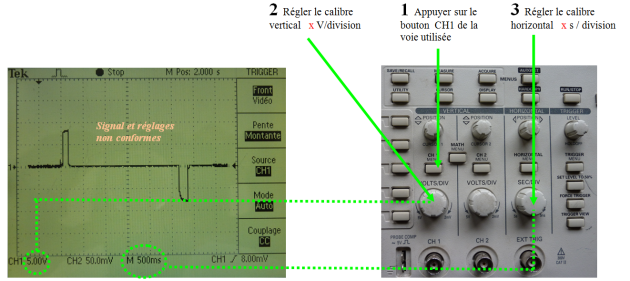

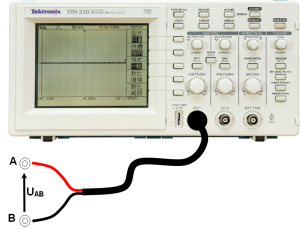

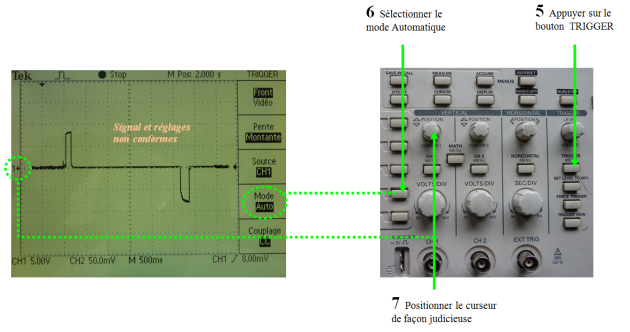

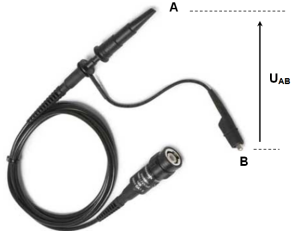

L'oscilloscope se branche en dérivation entre les deux points concernés, pour observer la tension U_AB sur la voie CH1, on relie la borne rouge sur le point A et la borne noire sur le point B .
