Modification du programme
L'affichage de la valeur de la tension de la batterie n'a de sens que si l'on connaît la valeur nominale de la batterie, ce qui n'est peut être pas le cas de l'utilisateur. On va donc changer cette information par des messages plus pertinents.
Méthode : Structure du de la Macro

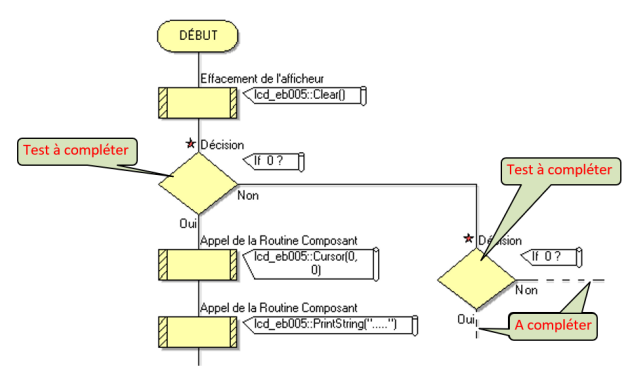

Modifier la Macro Affichage Info présent dans le bandeau supérieur .Pour gérer l'afficheur LCD, il est nécessaire de consulter le document " Configuration LCD " .
Pour obtenir la liste des variables déjà définies, procéder comme ci-dessous :
Simulation : Test du programme
Avant de programmer réellement le microcontroleur, il est conseillé de faire la mise au point en utilisant un logiciel de simulation, ISIS dans notre cas.
La compilation consiste à traduire le langage de programmation graphique (programme source) en langage binaire (programme objet), langage qui va être exécuté par le microcontroleur.
Compiler le programme Flowcode en utilisant l'aide du document Flowcode_Généralités.
Ouvrir le fichier de simulation Secateur_test_Ubat . pdsprj ;
Double cliquer sur la carte Arduino ( repère U2 ), puis double cliquer sur l'onglet représentant un dossier
, et parcourir l’arborescence pour sélectionner le fichier *.hex issus de la compilation, (vérifier le nom, la date et l'heure du fichier), valider par OK ;Lancer la simulation et vérifier le fonctionnement.
