Grandeurs caractéristiques
Remarque : Mesures

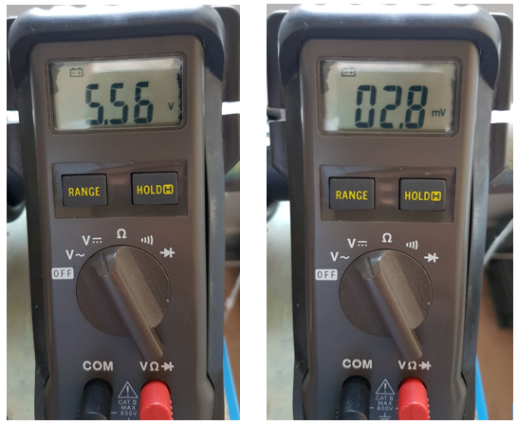

Des mesures sur le système ont permis d'obtenir les résultats suivants :
U_pos = 5.56 V lorsque la lisse est verticale ( θ=90°) ;
U_pos = 0.28 mV ≈ 0V lorsque la lisse est horizontale (θ=0°).
Méthode : Fonction de transfert
Exprimer U_barriere en fonction de la tension délivrée par le capteur U_pos.
On suppose que les résistances du pont diviseur de tension sont identiques, déterminer les valeurs de U_barriere pour les positions extrêmes de la barrière.

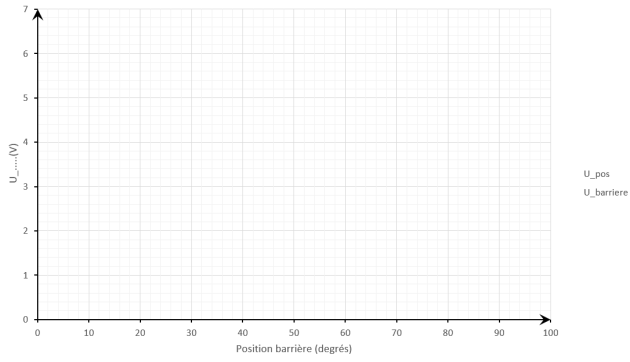

Tracer, sur le document réponses, les caractéristiques U_pos = f(θ) et U_barriere = f(θ).

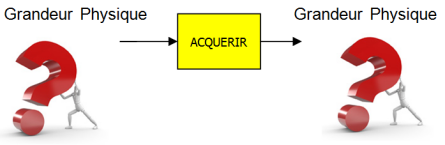

Compte tenu de l'analyse précédente, déterminer, la fonction de transfert[1] du module acquérir.
Déduire la sensibilité du système d'acquisition en V/°.
