Les différentes topologies de réseaux

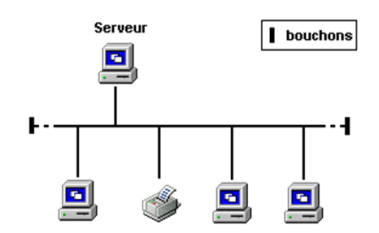

Type bus
C'est une architecture réseau où la connexion des clients est assurée par un câble partagé par tous les utilisateurs.

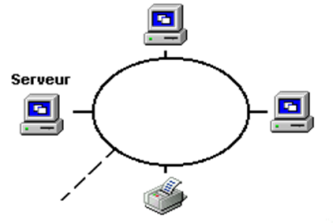

Type anneau
Toutes les entités sont reliées entre elles dans une boucle fermée. Les données circulent dans une direction unique.

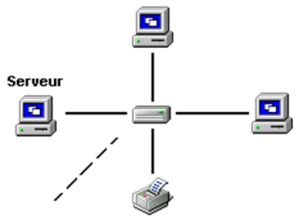

Type étoile
Les équipements du réseau (nœuds) sont reliés à un système matériel central. Celui-ci a pour rôle d'assurer la communication entre les différents équipements du réseau.
C'est la configuration la plus utilisée pour les réseaux informatiques ; elle permet :
l'ajout facile de nœuds ;
la localisation facile des pannes ;
le débranchement d'une connexion ne paralyse pas le reste du réseau.

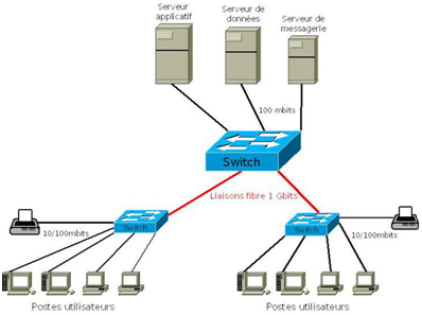

Type maillé
La typologie habituelle est souvent une succession d'étoiles ('arbre')
Remarque : Les réseaux sans fils
Les réseaux de norme Wifi, normalement en topologie étoile, répondent aux normes IEEE802.11.
Les réseaux de norme Bluetooth personnels (PAN), normalement en topologies étoile et maillée (selon mode de fonctionnement), répondent aux normes EEE 802.15.
