Simulation avec une Charge.

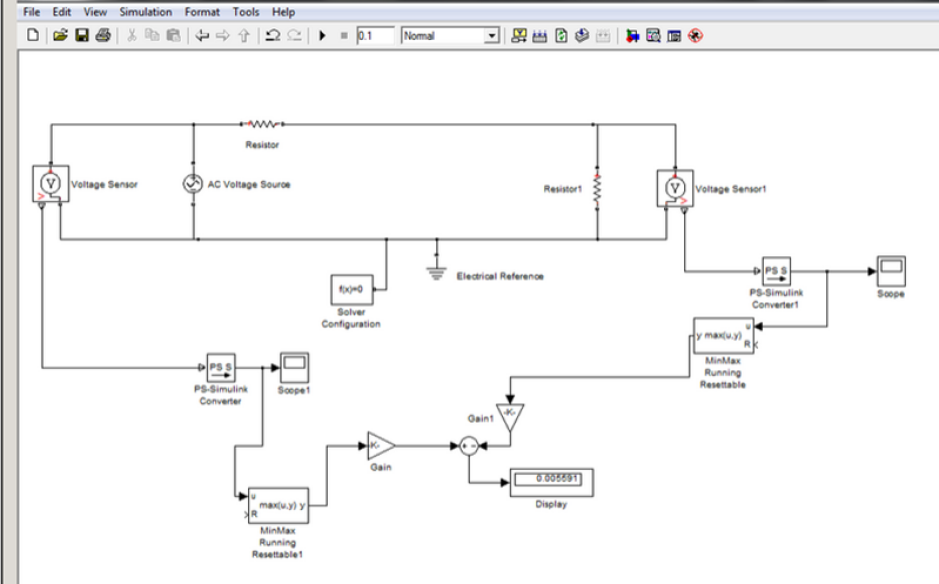

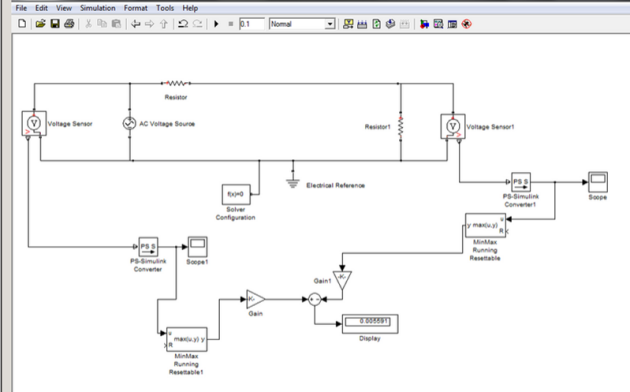

Réalisez le montage suivant sur Matlab-simulink afin de mesurer les chutes de tension

Paramètres des blocs.

Nous allons faire plusieurs simulations, en augmentant progressivement la valeur de la source. Comme la charge fait toujours la même puissance, la résistance de celle-ci va donc augmenter aussi.

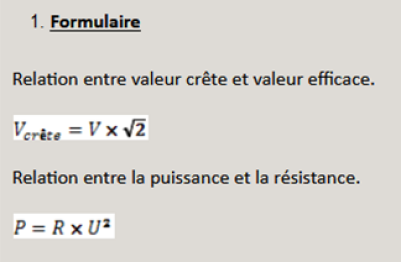

A l'aide du formulaire[1] , complétez les colonnes, tension crête et résistance de charge, du tableau 1.

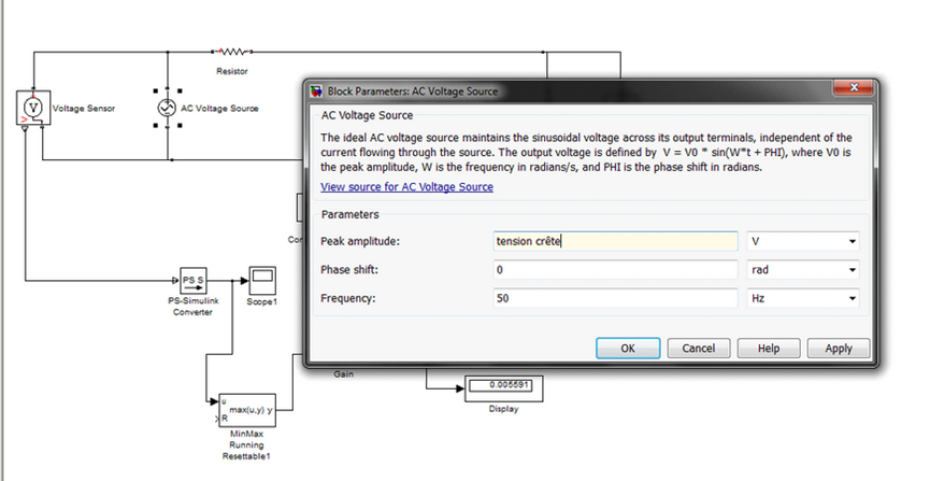

source de tension :

Peak amplitude est la valeur qu'il faudra modifier à l'aide de vos calculs.

  • La résistance de la ligne est de 0,5Ω

  • La résistance de la source est aussi variable, à chaque valeur de tension, associé la valeur de la résistance calculée.

  • Les « gains » ont pour valeur « 1/sqrt(2) »

Tableau 1 : charge 10kW

Tension efficace V

Tension crête Vm

Résistance charge

Chute de tension en ligne

% de chute de tension

24 V

230 V

400 V

700 V

1 000 V

5 000 V

20 000 V

63 000 V

90 000 V

225 000 V

440 000 V

Une fois vos calculs terminés et vos blocs de simulation paramétrés, effectuez les simulations et complétez le tableau

Simulation avec une Charge de 1MW

Refaites le même travail, mais avec une charge de 1MW, et complétez le tableau 2.

Tableau 2 : charge 1MW

Tension efficace V

Tension crête Vm

Résistance charge

Chute de tension en ligne

% de chute de tension

24 V

230 V

400 V

700 V

1 000 V

5 000 V

20 000 V

63 000 V

90 000 V

225 000 V

440 000 V

Simulation avec une charge de 1GW

Refaites le même travail, mais avec une charge de 1GW, et complétez le tableau 3.

Tableau 3 : charge 1GW

Tension efficace V

Tension crête Vm

Résistance charge

Chute de tension en ligne

% de chute de tension

24 V

230 V

400 V

700 V

1 000 V

5 000 V

20 000 V

63 000 V

90 000 V

225 000 V

440 000 V

Conclure sur la chute de tension en fonction des différentes charges.
