2 / TRANSPORT EN HAUTE TENSION
Quel dispositif électrique permet d'élever la tension en sortie de centrale électrique ?
...........................................................................................................................................................

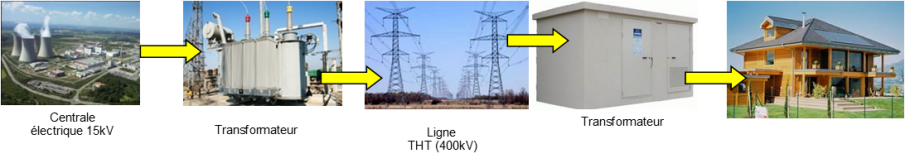

Complétez le schéma fonctionnel de la chaîne d'énergie en précisant comment fonctionne les transformateurs (élévateur ou abaisseur)

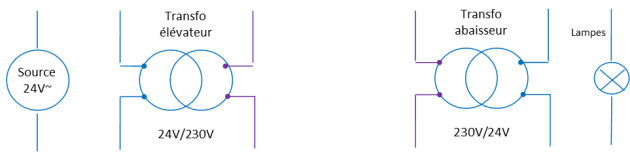

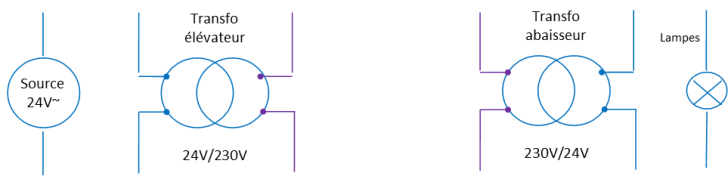

Complétez le schéma de montage permettant de réaliser le parcours du courant électrique depuis son lieu de production (centrale électrique) jusqu'au lieu de consommation.
Sur schéma, représenter les appareils de mesures nécessaires pour relever :
- la tension aux bornes de la source USource
- la tension aux bornes de la source Ulampes
- la tension aux bornes de la résistance Urésistance
- l'intensité dans le circuit IL
Appeler le professeur pour faire vérifier votre solution.
2.1) Mesurez et relevez les valeurs de U1, IL et U2.
En déduire la valeur de : - la chute de tension totale (ΔU = U1 – U2)
- les pertes de puissance par effet Joules dans la ligne (PL= RL x IL²) avec PL(W), RL(Ω), IL(A).
2.2) Comparez la valeur du courant de ligne IL à celui mesuré au montage précédent.
2.3) Que pensez vous de la chute de tension par rapport au montage précédent ? Pourquoi cette baisse ?
Attention :
LA MISE SOUS TENSION ET HORS TENSION EST FAITE PAR LE PROFESSEUR. LORSQUE LE MONTAGE EST SOUS TENSION, IL EST STRICTEMENT INTERDIT DE TOUCHER LES FILS !
Analyse de ce montage
Les lampes sont-elles alimentées correctement ? Justifiez votre réponse.
.........................................................................................................................................................................................
.........................................................................................................................................................................................
