Choix d'une pompe centrifuge

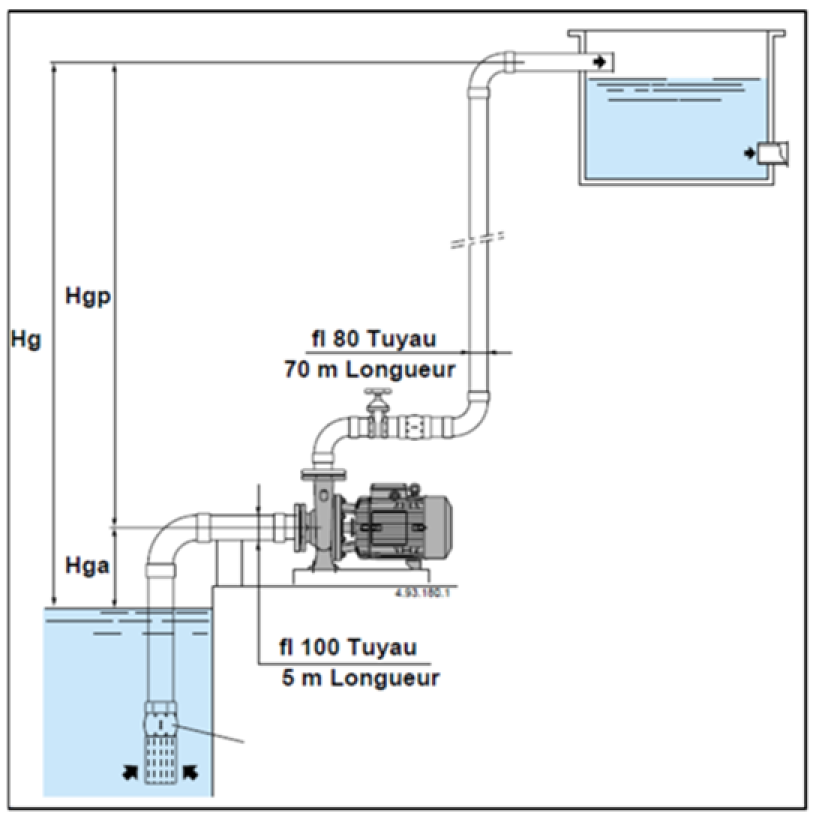

On souhaite dimensionner la pompe de l'installation ci-contre

Données :

► Q (débit) = 42 m³/h

► Hga (hauteur géométrique à l’aspiration) = 3,5 m

► Hgp (hauteur géométrique au refoulement = 39 m

► Tuyau d’aspiration 5 m de longueur diamètre DN¹ 100 mm avec 1 coude (d/R=0,4) et 1 clapet de pied

► Tuyau de refoulement 70 m de longueur diamètre DN 80 mm avec 1 clapet de non-retour, 1 vanne et 3 coudes (d/R =0,4).

¹   DN : Diamètre nominal

.

question 1 : Calculer les vitesses de l’eau (en m/s) à l’aspiration (Vasp) et au refoulement (Vrefoul)

.

question 2 : Calculer la hauteur géométrique Hg de l’installation

.

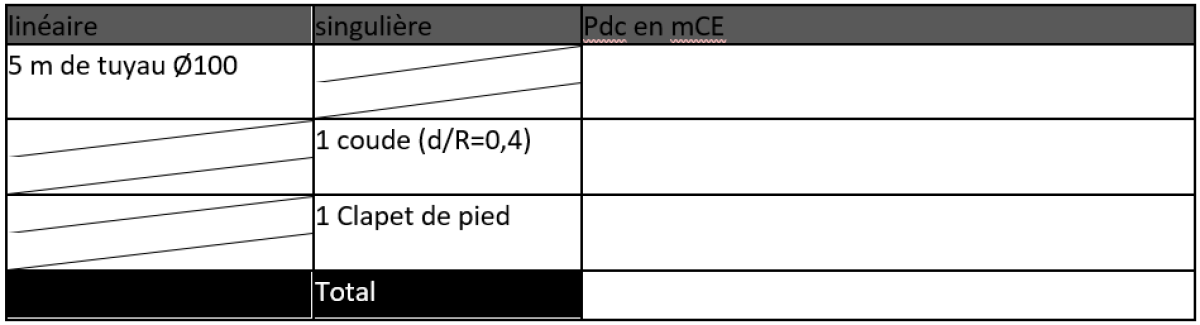

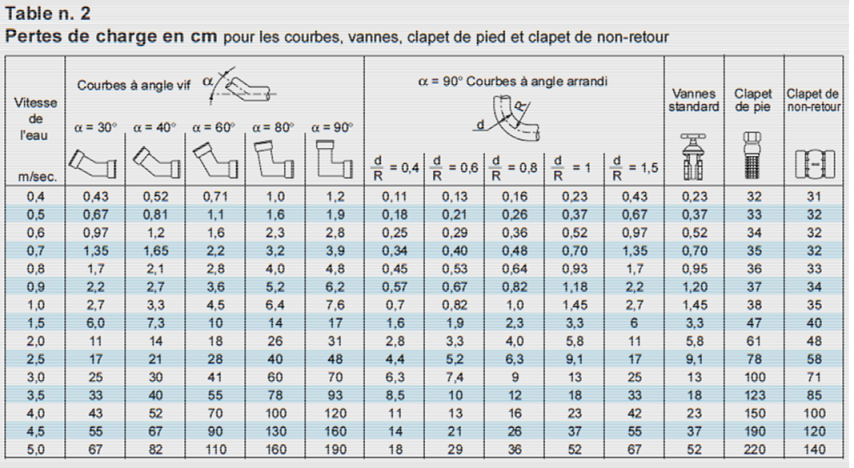

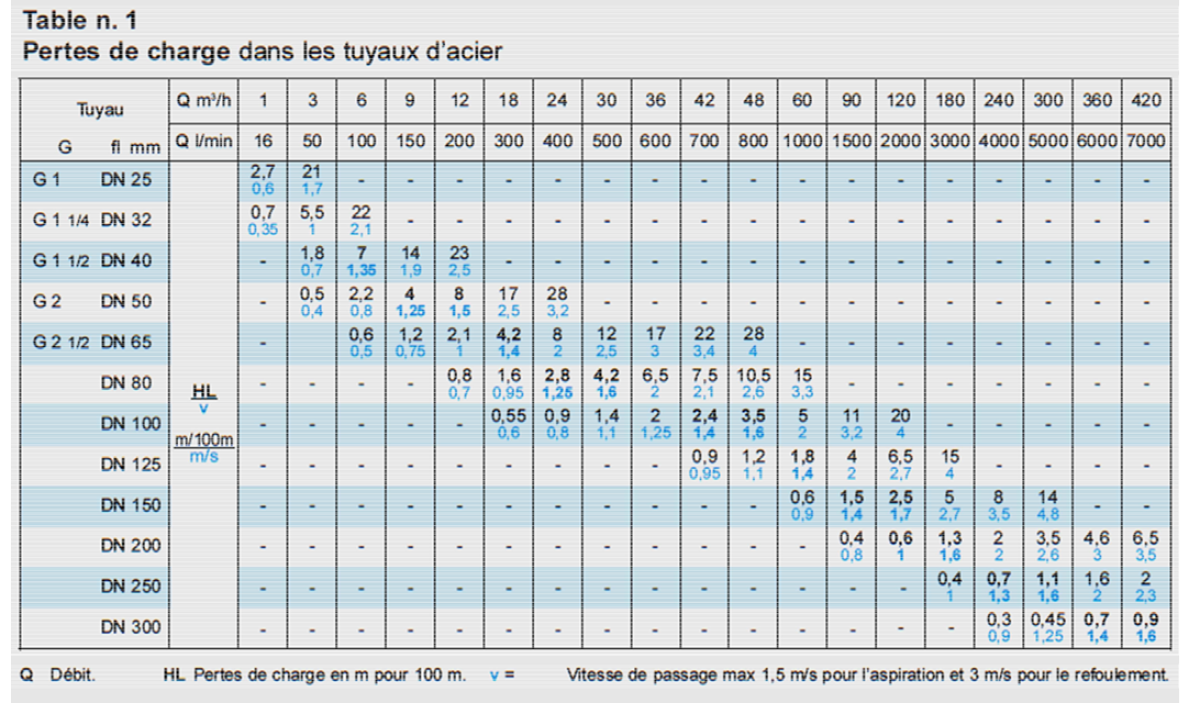

question 3 : Etablir la liste des pertes de charge à l’aspiration, en complétant le tableau :

.

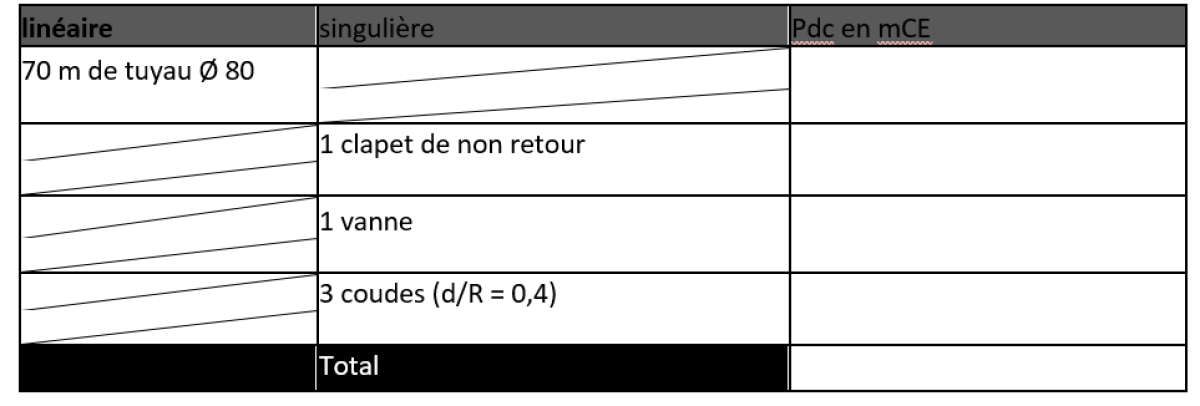

question 4 : Etablir la liste des pertes de charge au refoulement, en complétant le tableau :

.

question 5 : Calculer la perte de charge totale Pdc

.

question 6 : Compte tenu que le calcul a été fait avec des tuyaux neufs, il faut apporter une augmentation de 20% pour vieillissement et entartrages, calculer la Pdc totale et arrondir à l’unité supérieure

.

question 7 : Calculer la hauteur manométrique totale HMT

.

question 8 : Calculer la puissance hydraulique nécessaire

 .

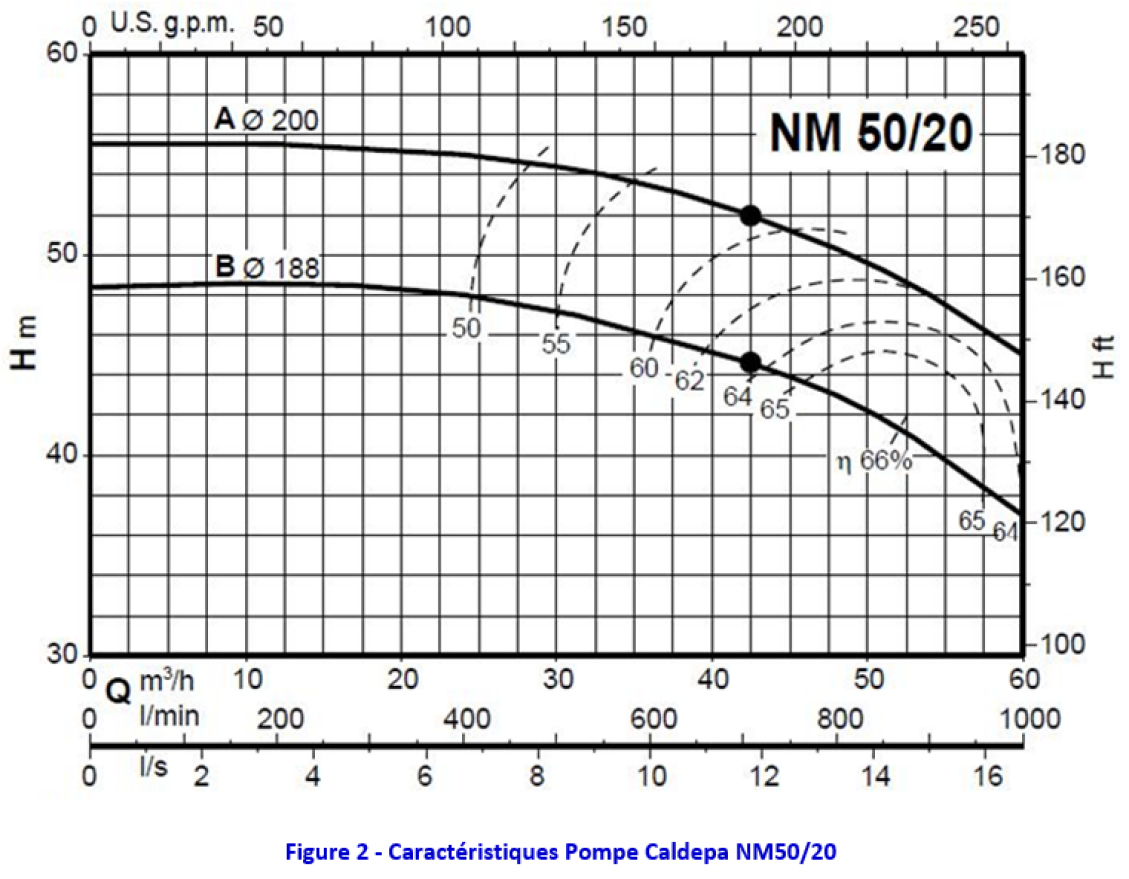

question 9 : Tracer le point de fonctionnement souhaité sur la courbe caractéristique de la pompe NM 50/20^[3]

 .

question 10 : Quelle pompe NM 50/20 (diagramme ci-joint) est  adaptée ? (configuration A ou B ?)

.

question 11 : Calculer la puissance absorbée par la pompe compte tenu de son rendement (voir informations sur la courbe)
