AD2 : Gestion automatisé de l'éclairage d'un parking
Description du fonctionnement
Le contexte environnemental, impose des innovations dans la gestion des flux de stationnement des véhicules dans les grandes villes.
Ainsi pour faciliter la gestion d'énergie du parking et de celle des utilisateurs, de nouveaux parkings voient le jour régulièrement.
C'est le cas du parking d'un grand magasin de mobilier Suédois dans la banlieue de Nantes, où une gestion de l'éclairage et de l'indication intelligente des places de parking libre est réalisée.

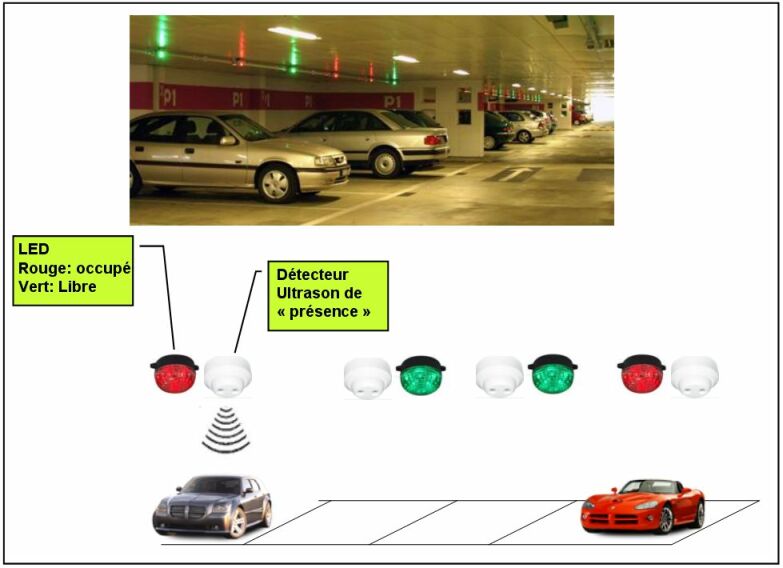

Ci-contre, un schéma explicatif du fonctionnement de l'indication de place libre.
Pour l'éclairage 3 modes de fonctionnement sont sélectionné par le gestionnaire du magasin :
un mode nuit (nuit = 1) qui commande l'extinction totale des éclairages (ECL=0) pendant la période de fermeture du magasin
un mode jour, (jour = 1) où l'éclairage est allumé (ECL=1) dès la présence d'une voiture sur le niveau (DV=1), son extinction se fera au bout d'un quart d'heure sans présence de véhicule;
un mode maintenance (ComMaint=1) où toutes les lampes sont allumées.
Note : le mode nuit ou jour est sélectionné par un commutateur deux positions
Question
Q1 : En tenant compte de la description du fonctionnement du parking, effectuer le bilan des variables d'entrées et de sorties du système étudié en complétant le tableau.
Entrées | Sorties | ||
|---|---|---|---|
Variable | Désignation | Variable | Désignation |
\(~\) | |||
... | ... | ... | ... |
Indice
On parle de variable d'entrée pour une variable qui 'entre' dans la chaîne d'information.
On parle de variable de sortie pour une variable qui 'sort' de la chaîne d'information.
Indice
Pour la variable, on utilise un sigle ou une abréviation afin de simplifier l'écriture du Graphe d'états.
La désignation est la définition textuelle de la variable.
Gestion de l'éclairage par graphe d'états - Mode jour
Dans un premier temps, nous allons étudier le mode jour seulement.
Question
Q2 : Indiquer les états possibles du mode jour. Préciser les actions à réaliser pour chaque état.
Indice
La réponse est dans la description du mode jour.
Question
Q3 : Indiquer les conditions pour passer d'un état à un autre.
Indice
La réponse est aussi dans la description du mode jour.
Indice
Il faut transcrire une condition sous forme d'équation logique.
Rappel : si on veut une fonction "ET", par exemple A et B, on écrit A . B, si on veut une fonction "OU", par exemple A ou B, on écrit A + B
Indice
Une temporisation s'écrit (after, x min) où x est la durée de la temporisation (ici en minute).
Question
Q4 : Dessiner un graphe d'états correspondant à vos réponses des questions 2 et 3.
Question
Q4bis : La solution ci-dessus respecte-t-elle la contrainte 'l'extinction se fera au bout d'un quart d'heure sans présence de véhicule'.
Solution
Non, si un véhicule rentre entre temps il n'est pas pris en compte donc on ne relance pas la temporisation de 15 minutes.

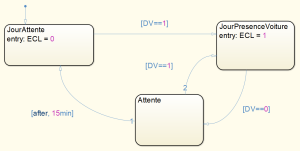

C'est pourquoi je vous propose une nouvelle solution.
Gestion de l'éclairage par graphe d'états - Gestion globale
Dans un second temps, nous allons dessiner trois graphes d'états permettant de gérer les 3 modes.
Question
Q5 : Lister ces graphes d'états
Indice
La réponse est dans la description du fonctionnement.
Question
Question
Q7 : Indiquer les conditions pour passer du mode jour au mode nuit et inversement
Indice
La réponse est dans la description du fonctionnement.
Question
Q8 : Indiquer les conditions pour passer du mode maintenance au mode nuit et inversement
Indice
La réponse est dans la description du fonctionnement.
Question
Q9 : Faire les trois graphes d'états correspondant aux trois modes puis compléter les conditions permettant de passer d'un graphe à l'autre
Indice
Commencer chaque graphe par un état "attente", le passage d'un graphe à l'autre sera conditionné par la condition nuit, jour, ou ComMaint
